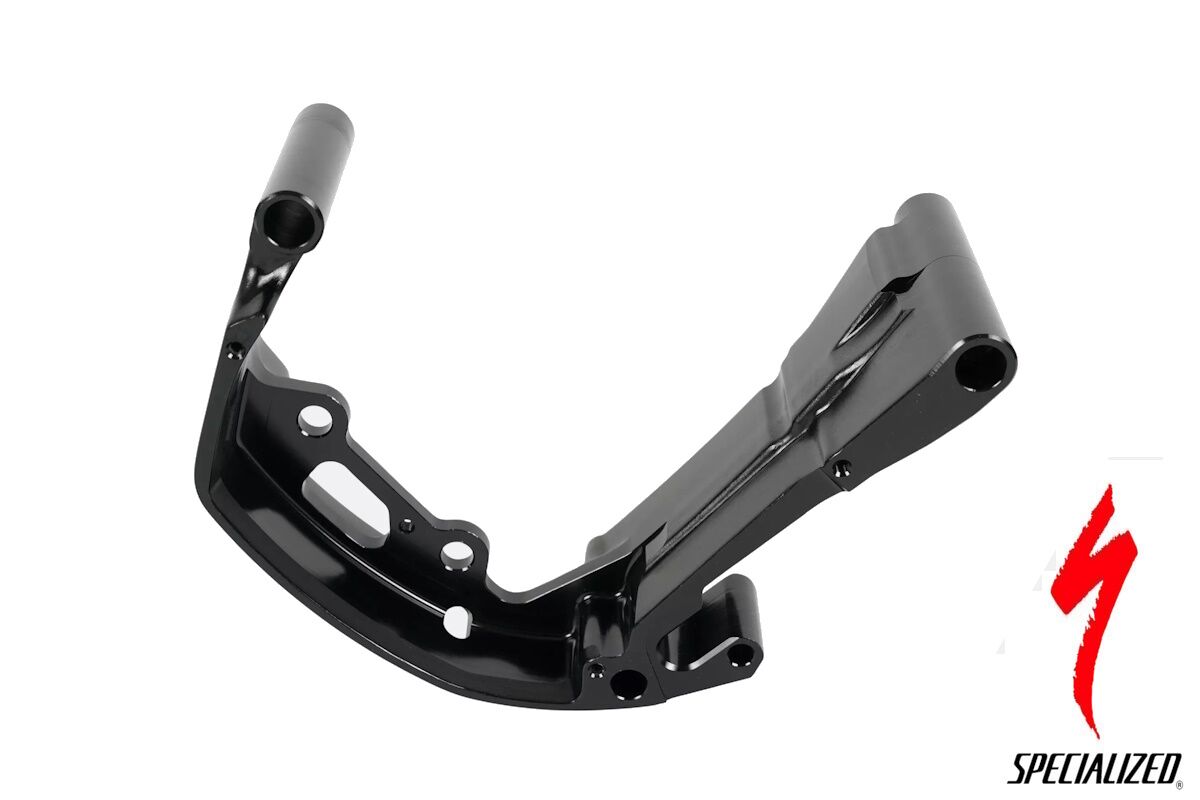

Soporte inferior del motor Specialized Turbo Levo Carbon Gen 1 MY2018
Soporte inferior o trasero utilizado para fijar el motor al cuadro en determinadas Specialized Turbo Levo Carbon Gen 1 del Model Year 2018.
Este soporte cambia según la talla del cuadro. Specialized utiliza dos referencias diferentes:
- S199900001: cuadros talla S.
- S189900091: cuadros talla M, L o XL.
Selecciona la talla exacta del cuadro antes de añadir el producto al carrito. Las dos referencias tienen la misma función, pero no deben tratarse como soportes universales ni intercambiarse entre tallas.
Selecciona la referencia según la talla
| Talla del cuadro | Referencia Specialized | Selección |
|---|---|---|
| S | S199900001 | Seleccionar la variación «S — S199900001» |
| M, L o XL | S189900091 | Seleccionar la variación «M, L o XL — S189900091» |
Importante: la fecha de compra no permite identificar con seguridad el Model Year ni la talla. Comprueba la etiqueta del cuadro o el número de serie Specialized/WSBC antes de realizar el pedido.
Qué es este producto
Es el soporte inferior o trasero que forma parte del sistema de fijación del motor al cuadro de carbono de la Turbo Levo Gen 1 MY2018.
Su función es mantener el motor correctamente posicionado y unido al cuadro junto con:
- El soporte superior S189900006.
- Las tuercas autoblocantes S166800017.
- El kit de pernos y tornillos S184200045.
Estos elementos relacionados se venden por separado y no deben considerarse incluidos con el soporte.
Información técnica confirmada
| Marca | Specialized |
|---|---|
| Tipo de pieza | Soporte inferior o trasero de montaje del motor |
| Bicicleta | Specialized Turbo Levo Carbon |
| Generación | Gen 1 |
| Model Year | 2018 |
| Material del cuadro | Carbono |
| Referencia para talla S | S199900001 |
| Referencia para tallas M, L y XL | S189900091 |
| Tuercas de fijación | S166800017, vendidas por separado |
| Soporte superior | S189900006, vendido por separado |
| Kit de pernos de montaje | S184200045, vendido por separado |
| Color | Negro |
Variaciones disponibles
Talla S — referencia S199900001
Soporte inferior del motor destinado exclusivamente a la Turbo Levo Carbon Gen 1 MY2018 con cuadro talla S.
No debe utilizarse en cuadros M, L o XL.
Tallas M, L o XL — referencia S189900091
Soporte inferior del motor destinado a la Turbo Levo Carbon Gen 1 MY2018 con cuadros talla M, L o XL.
No corresponde a cuadros talla S.
Qué incluye
La variación seleccionada incluye el soporte correspondiente a la talla:
- S199900001 para talla S; o
- S189900091 para tallas M, L o XL.
La selección de una variación no incluye la otra referencia.
Qué no incluye
- Motor.
- Tuercas autoblocantes S166800017.
- Soporte superior S189900006.
- Kit de pernos de montaje S184200045.
- Cuadro.
- Herramientas de montaje.
- Otros tornillos, casquillos o elementos no enumerados.
Piezas necesarias o relacionadas con el montaje
| Referencia | Pieza | Relación con el soporte | Incluida |
|---|---|---|---|
| S166800017 | Tuerca autoblocante | Utilizada para fijar los soportes traseros del motor. | No |
| S189900006 | Soporte o adaptador superior | Proporciona el punto de fijación superior del motor al cuadro. | No |
| S184200045 | Kit de pernos y tornillos | Kit de fijación del portamotor de la Turbo Levo Carbon MY2018. | No |
Antes de realizar el pedido debe comprobarse qué piezas conserva la bicicleta y cuáles están dañadas o ausentes. No todas las reparaciones requieren sustituir el conjunto completo.
Dónde se utiliza
Las referencias S199900001 y S189900091 están destinadas a determinadas Specialized Turbo Levo Carbon Gen 1 MY2018.
La diferencia entre ambas referencias depende exclusivamente de la talla del cuadro:
- Talla S: S199900001.
- Tallas M, L y XL: S189900091.
La documentación aportada no permite ampliar esta compatibilidad a:
- Turbo Levo con cuadro de aluminio.
- Turbo Levo Carbon de otros Model Years.
- Turbo Levo Gen 2, Gen 3 o Gen 4.
- Turbo Kenevo.
- Otros modelos Specialized Turbo.
Cómo comprobar la talla del cuadro
Antes de seleccionar la variación:
- Busca la etiqueta de talla del cuadro.
- Comprueba si la talla indicada es S, M, L o XL.
- No deduzcas la talla a partir de la altura del ciclista.
- Si la etiqueta no se conserva, envíanos el número de serie Specialized/WSBC.
- Compara físicamente el soporte antiguo cuando sea posible.
No selecciones la referencia por la apariencia de la pieza. Los dos soportes pueden resultar muy similares en fotografías, pero corresponden a configuraciones de cuadro diferentes.
Compatibilidad: qué debe comprobarse
- Familia exacta: Turbo Levo.
- Generación: Gen 1.
- Model Year real: 2018.
- Material del cuadro: carbono.
- Talla exacta del cuadro.
- Número de serie Specialized/WSBC.
- Referencia del soporte retirado.
- Estado de las tuercas S166800017.
- Estado del soporte superior S189900006.
- Estado del kit de pernos S184200045.
- Estado de las roscas y puntos de anclaje.
Instalación y seguridad
Este soporte forma parte de la fijación estructural del motor al cuadro. Una referencia incorrecta o un montaje defectuoso puede provocar holguras, ruidos, desalineación del motor o daños en las roscas y en el cuadro de carbono.
La información disponible no especifica:
- Los pares de apriete.
- La secuencia de montaje.
- El procedimiento para sostener el motor durante la intervención.
- El producto fijador de roscas.
- Las condiciones de reutilización de las tuercas autoblocantes.
Estos datos no deben improvisarse. La instalación debe realizarse siguiendo la documentación técnica oficial de la Turbo Levo Carbon MY2018.
Antes del montaje deben inspeccionarse:
- Soporte seleccionado.
- Roscas y alojamientos.
- Tuercas autoblocantes.
- Soporte superior.
- Pernos y tornillos.
- Alineación del motor.
- Ausencia de fisuras o deformaciones en el cuadro.
Preguntas frecuentes
¿Qué referencia necesito para una Turbo Levo Carbon 2018 talla S?
La referencia correspondiente a la talla S es la S199900001.
¿Qué referencia necesito para una talla M?
Las tallas M, L y XL utilizan la referencia S189900091.
¿La referencia S189900091 sirve para talla S?
No. Para la talla S debe seleccionarse la referencia S199900001.
¿La referencia S199900001 sirve para tallas M, L o XL?
No. Es la variante específica para el cuadro talla S.
¿Por qué aparecen ambas referencias en la misma página?
Porque realizan la misma función en la misma familia y Model Year, pero cambian según la talla del cuadro. La página unificada permite seleccionar la referencia correcta sin tener que localizar dos productos separados.
¿Incluye las tuercas autoblocantes?
No. Las tuercas S166800017 se venden por separado.
¿Incluye el soporte superior?
No. El soporte superior S189900006 se vende por separado.
¿Incluye el kit de pernos?
No. El kit S184200045 se vende por separado.
¿El soporte superior también cambia según la talla?
No. Specialized indica que el soporte superior S189900006 es común para todas las tallas documentadas de la Turbo Levo Carbon MY2018.
¿Cómo sé qué Model Year tiene mi bicicleta?
La fecha de compra no permite confirmarlo. Deben comprobarse el modelo completo y el número de serie Specialized/WSBC.
¿Puedo identificar la referencia solo mediante una fotografía?
Una fotografía puede ayudar, pero la talla del cuadro y el número de serie ofrecen una identificación más segura.
Productos relacionados
Tuerca autoblocante para los soportes traseros del motor
Referencia: S166800017
Motivo de relación: tuerca utilizada para fijar los soportes traseros del motor; se vende por separado.
URL directa de thebike.es: https://thebike.es/producto/tuerca-autoblocante-s166800017-para-motor-brose-tornillo-cabeza-hueca-13-mm-m8-x-125-p-acero/
Soporte superior del motor Turbo Levo Carbon MY2018
Referencia: S189900006
Motivo de relación: soporte superior común para todas las tallas documentadas; se vende por separado.
URL directa de thebike.es: Soporte superior motor Specialized Turbo Levo Carbon Gen 1 MY2018 S189900006
Kit de pernos de montaje del motor
Referencia: S184200045
Motivo de relación: kit de tornillos y eje para el montaje del portamotor; se vende por separado.
URL directa de thebike.es: Kit tornillos montaje motor Specialized Turbo Levo Carbon Gen 1 MY2018 S184200045
Ayuda por WhatsApp
¿No estás seguro de la talla del cuadro o de qué piezas necesitas para completar el montaje?
Envíanos el modelo, talla, Model Year, número de serie Specialized/WSBC y fotografías del motor, los soportes y sus puntos de fijación.
