Kit de tornillos de montaje del motor Specialized S184200045
El Specialized S184200045 es el kit de tornillería utilizado para fijar el conjunto portamotor en determinadas Specialized Turbo Levo Carbon Gen 1 del Model Year 2018.
El conjunto contiene cuatro elementos de aluminio: un eje principal de pivote, un tornillo para el soporte superior y dos tornillos para la fijación delantera del motor.
Specialized confirma que este kit es compatible con los soportes de motor S199900001 y S189900091. Estos dos soportes no son equivalentes entre todas las tallas: el S199900001 corresponde a cuadros talla S y el S189900091 a cuadros M, L y XL.
Importante: esta referencia es el kit de tornillos. No incluye los soportes de montaje del motor.
Qué es este producto
Es un juego completo de tornillos y eje de fijación para el portamotor de las Turbo Levo Carbon MY2018 Gen 1 documentadas.
Incluye piezas con diferentes medidas y funciones:
- Un eje principal de pivote del motor.
- Un tornillo para el soporte superior.
- Dos tornillos para la fijación delantera del motor.
No debe confundirse con:
- El soporte inferior de montaje del motor.
- El motor completo.
- Un kit universal para cualquier Turbo Levo.
- La tornillería de las Turbo Levo de aluminio.
- La tornillería de generaciones posteriores.
Información técnica confirmada
| Componente | Medida | Material | Cantidad |
|---|---|---|---|
| Eje principal de pivote | M12 × 1,0 × 106 mm | Aluminio | 1 |
| Tornillo del soporte superior | M12 × 1,0 × 14 mm | Aluminio | 1 |
| Tornillos delanteros de montaje del motor | M11 × 1,0 × 30 mm | Aluminio | 2 |
| Marca | Specialized |
|---|---|
| Referencia | S184200045 |
| Tipo de producto | Kit de tornillos del portamotor |
| Bicicleta | Specialized Turbo Levo Carbon |
| Generación | Gen 1 |
| Model Year | 2018 |
| Material del cuadro documentado | Carbono |
| Color | Negro |
| Soportes compatibles | S199900001 y S189900091 |

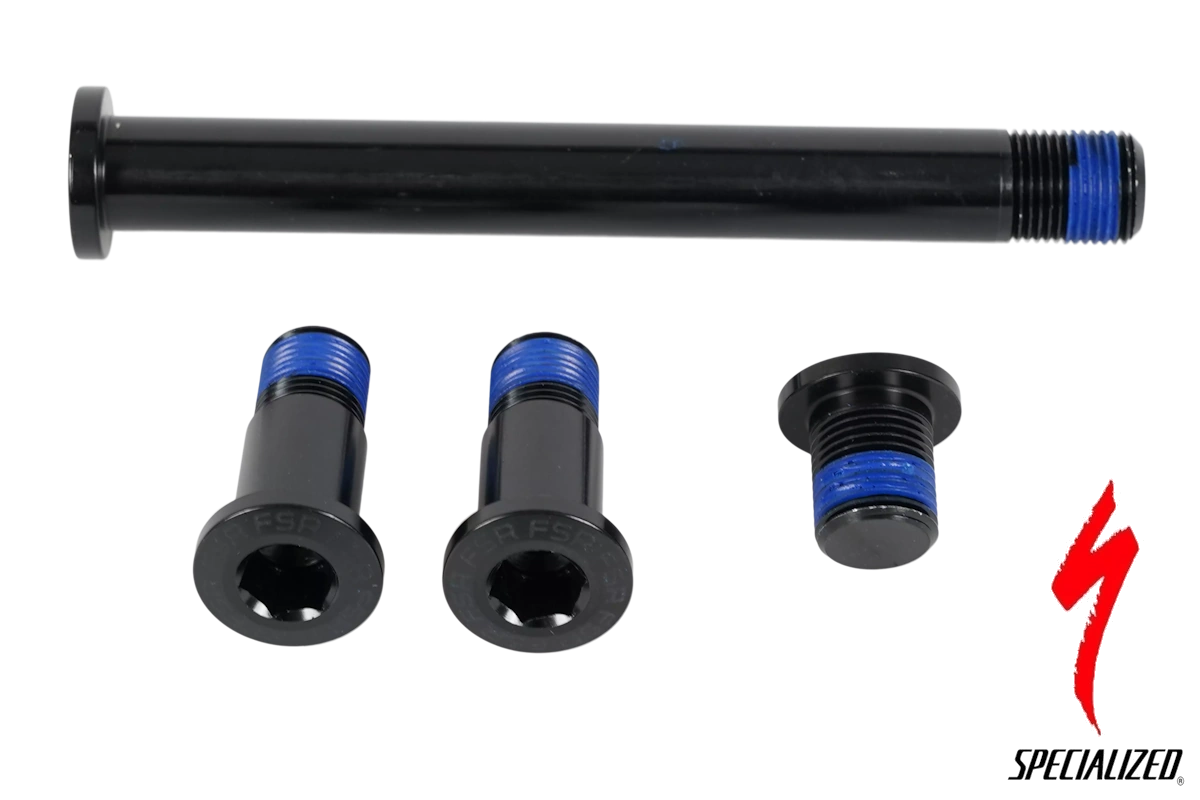

Qué incluye
- 1 eje principal de pivote: M12 × 1,0 × 106 mm.
- 1 tornillo del soporte superior: M12 × 1,0 × 14 mm.
- 2 tornillos delanteros del motor: M11 × 1,0 × 30 mm.
La cantidad total documentada es de cuatro piezas.
En la fotografía oficial se observa un compuesto azul aplicado sobre las roscas. La documentación aportada no identifica el producto, su grado ni si debe renovarse después de desmontar los tornillos.
Qué no incluye
- Motor.
- Soporte inferior S199900001.
- Soporte inferior S189900091.
- Soporte superior.
- Cuadro.
- Rodamientos o casquillos no enumerados.
- Herramientas de montaje.
Compatibilidad con los soportes del motor
Specialized confirma que el kit S184200045 puede utilizarse con las referencias S199900001 y S189900091.
| Referencia del soporte | Aplicación | Tallas compatibles |
|---|---|---|
| S199900001 | Soporte inferior del motor para Turbo Levo Carbon MY2018 Gen 1 | S |
| S189900091 | Soporte inferior del motor para Turbo Levo Carbon MY2018 Gen 1 | M, L y XL |
El kit de tornillos es compatible con ambos soportes, pero los dos soportes no son intercambiables entre todas las tallas.
Antes de sustituir el soporte debe comprobarse la talla del cuadro:
- Talla S: soporte S199900001.
- Tallas M, L y XL: soporte S189900091.

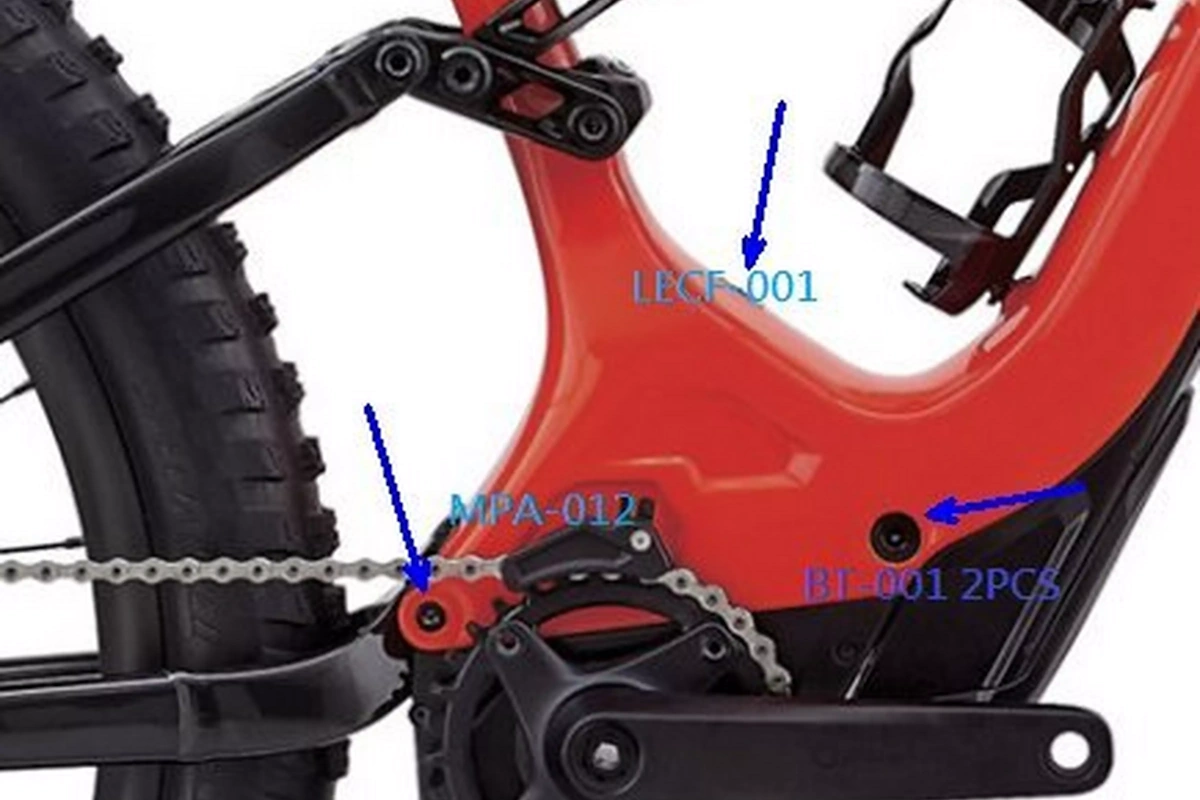

Dónde se utiliza
Specialized relaciona directamente el S184200045 con las siguientes Turbo Levo Carbon MY2018:
- 2018 Men’s Turbo Levo FSR Expert Carbon 6Fattie/29.
- 2018 Men’s Turbo Levo FSR Comp Carbon 6Fattie/29.
- 2018 Men’s S-Works Turbo Levo FSR Carbon 6Fattie/29.
- 2018 Levo FSR Men S-Works Carbon 6Fattie, versión WF documentada.
El listado B2B contiene algunas denominaciones repetidas. Estas repeticiones pueden corresponder a colores, mercados o configuraciones internas y no representan aplicaciones técnicamente diferentes.
Compatibilidad: qué debe comprobarse
Antes de comprar deben verificarse:
- Familia exacta: Turbo Levo.
- Generación: Gen 1.
- Model Year real: 2018.
- Material del cuadro: carbono.
- Talla del cuadro.
- Número de serie Specialized/WSBC.
- Referencia del soporte inferior instalado.
- Estado de las roscas del cuadro, motor y soportes.
- Que las cuatro piezas necesarias coincidan con las medidas del kit.
La fecha de compra no determina necesariamente el Model Year. Una bicicleta comprada en 2019 podría ser una unidad MY2018.
Compatibilidad que no debe darse por supuesta
La información aportada no confirma el S184200045 para:
- Turbo Levo con cuadro de aluminio.
- Turbo Levo Carbon de otros Model Years.
- Turbo Levo Gen 2, Gen 3 o Gen 4.
- Turbo Kenevo.
- Otros motores Specialized Turbo.
- Aplicaciones diferentes de las enumeradas por Specialized.
No debe recomendarse únicamente porque la bicicleta sea una Turbo Levo. Deben coincidir generación, año, material del cuadro y sistema de montaje del motor.
Instalación y seguridad
Estos tornillos intervienen en la fijación estructural del motor al cuadro. Un montaje incorrecto puede generar holguras, ruidos, daños en las roscas o desplazamientos del conjunto.
La documentación aportada no especifica:
- Los pares de apriete.
- La secuencia de montaje.
- El producto fijador de roscas.
- Si el fijador visible puede reutilizarse después del desmontaje.
- Las herramientas necesarias para sujetar y alinear el motor.
Estos datos no deben improvisarse. La instalación debe realizarse siguiendo la documentación técnica oficial correspondiente a la Turbo Levo Carbon MY2018.
Antes del montaje deben inspeccionarse:
- Roscas de los tornillos.
- Roscas y alojamientos del cuadro.
- Soportes superior e inferior.
- Ausencia de deformaciones, golpes o fisuras.
- Alineación del motor dentro del cuadro.
Si alguno de los tornillos originales está doblado, marcado, pasado de rosca o presenta daños, no debe reutilizarse.
Preguntas frecuentes
¿Qué incluye la referencia S184200045?
Incluye un eje principal M12 × 1,0 × 106 mm, un tornillo superior M12 × 1,0 × 14 mm y dos tornillos delanteros M11 × 1,0 × 30 mm.
¿Es un kit para todas las Turbo Levo?
No. Está documentado para determinadas Turbo Levo Carbon Gen 1 del Model Year 2018.
¿Sirve para cuadros de aluminio?
La información aportada solo confirma su utilización en cuadros de carbono. No debe atribuirse a versiones de aluminio sin documentación adicional.
¿Es compatible con el soporte S199900001?
Sí. Specialized lo identifica como compatible. El soporte S199900001 corresponde a la Turbo Levo Carbon MY2018 en talla S.
¿Es compatible con el soporte S189900091?
Sí. Specialized lo identifica como compatible. El soporte S189900091 corresponde a las tallas M, L y XL.
¿El soporte del motor es el mismo para todas las tallas?
No. El soporte cambia según la talla del cuadro: S199900001 para talla S y S189900091 para tallas M, L y XL.
¿El kit incluye el soporte del motor?
No. La referencia S184200045 incluye únicamente la tornillería enumerada.
¿Puedo reutilizar el producto azul de las roscas?
La documentación aportada no identifica el compuesto ni establece si puede reutilizarse. Debe seguirse el procedimiento técnico oficial antes de volver a montar los tornillos.
¿Cuáles son los pares de apriete?
No aparecen en la información aportada. No deben utilizarse valores genéricos porque las piezas son de aluminio y forman parte del montaje estructural del motor.
¿Cómo confirmo el Model Year de mi Turbo Levo?
La fecha de compra no es suficiente. Deben comprobarse el modelo completo y el número de serie Specialized/WSBC.
