Pedalier conversor BB30 a Shimano 24 mm Specialized S180400002
Pedalier conversor Specialized S180400002 para instalar bielas Shimano Hollowtech II de carretera con eje de 24 mm en cuadros de carretera con caja de pedalier BB30 de 68 mm de ancho y 42 mm de diámetro.
Es una unidad de pedalier de dos piezas con cazoletas externas, fabricada por Praxis Works y utilizada como solución de conversión en cuadros Specialized compatibles. En la Tarmac SL6 permite adaptar la caja BB30/OSBB del cuadro a unas bielas Shimano de carretera con eje de 24 mm.
No es compatible por el simple hecho de que la bicicleta sea una Tarmac. Antes de comprar deben comprobarse el estándar de la caja del cuadro, sus medidas, el modelo de bielas y el diámetro del eje.
Qué es este pedalier conversor
El S180400002 es un pedalier completo que sustituye la configuración de rodamientos BB30 de montaje directo cuando se quieren utilizar bielas Shimano Hollowtech II de carretera.
Las dos partes del pedalier se instalan en la caja BB30 y forman un conjunto unificado con los rodamientos situados en las cazoletas externas. Esta configuración adapta el alojamiento BB30 de 42 mm al eje de 24 mm utilizado por las bielas Shimano de carretera compatibles.
No debe confundirse con unos simples casquillos reductores colocados dentro de rodamientos BB30 existentes.
Para qué sirve
Este pedalier tiene sentido cuando el cuadro utiliza una caja BB30/OSBB de carretera y se desea montar un juego de bielas Shimano Hollowtech II con eje de 24 mm.
Puede utilizarse para sustituir un pedalier conversor desgastado o para cambiar la configuración de unas bielas con eje de 30 mm a unas bielas Shimano de carretera de 24 mm, siempre que el cuadro y la transmisión sean compatibles.
Aplicación en la Specialized Tarmac SL6
El manual técnico de la Specialized Tarmac SL6 especifica una caja de pedalier BB30/OSBB con interfaz de aluminio y anillos de retención. Specialized contempla tanto rodamientos BB30 de montaje directo como unidades completas de pedalier con rodamientos exteriores.
La referencia S180400002 pertenece a la segunda opción: es una unidad completa de cazoletas externas para bielas Shimano de carretera con eje de 24 mm.
En este montaje no se utilizan los anillos de retención ni el manguito central previstos para la configuración de rodamientos BB30 directos. Deben seguirse las instrucciones específicas del pedalier y del manual de la bicicleta.
Especificaciones técnicas
| Producto | Pedalier conversor de dos piezas con cazoletas externas |
|---|---|
| Referencia Specialized | S180400002 |
| Fabricante visible | Praxis Works |
| Aplicación del cuadro | BB30/OSBB de carretera compatible |
| Ancho de la caja | 68 mm |
| Diámetro interior de la caja | 42 mm |
| Bielas compatibles | Shimano Hollowtech II de carretera |
| Diámetro del eje de la biela | 24 mm |
| Color | Negro |
| Configuración | Conversion BB |
| Herramientas para las cazoletas | Dos herramientas de 16 muescas exteriores y 44 mm de diámetro interior |
| Herramienta adicional | Prensa o útil de instalación adecuado |
Cómo saber si es el pedalier correcto
| Elemento que debes comprobar | Requisito para S180400002 |
|---|---|
| Tipo de bicicleta | Carretera |
| Estándar del cuadro | BB30/OSBB compatible |
| Medida de la caja | 68 mm de ancho y 42 mm de diámetro |
| Tipo de bielas | Shimano Hollowtech II de carretera |
| Diámetro del eje | 24 mm |
| Referencia requerida | S180400002 |
Si alguno de estos datos no coincide, no debe asumirse la compatibilidad.
Diferencia frente a los rodamientos BB30 directos
| Configuración | Rodamientos BB30 directos | Pedalier conversor S180400002 |
|---|---|---|
| Montaje | Rodamientos instalados directamente en el cuadro | Unidad completa con cazoletas externas |
| Medida de referencia | 42 × 30 × 7 mm | Caja BB30 68 × 42 mm |
| Eje de biela | 30 mm | Shimano carretera de 24 mm |
| Manguito central y circlips | Se utilizan según el montaje indicado en el manual | No se utilizan con la unidad exterior unificada |
La elección depende de las bielas que se quieran instalar. Las dos configuraciones no deben mezclarse.
Compatibilidad y limitaciones
- Compatible con cajas BB30/OSBB de carretera que respeten las medidas indicadas.
- Compatible exclusivamente con bielas Shimano Hollowtech II de carretera con eje de 24 mm, según la ficha Specialized.
- No debe comprarse para bielas con eje de 30 mm.
- No debe asumirse compatible con SRAM DUB, SRAM GXP, Praxis M30 u otros estándares.
- No debe asumirse compatible con bielas Shimano de MTB solamente porque utilicen un eje de 24 mm.
- No es un pedalier roscado BSA.
- No deben conservarse los rodamientos BB30 directos junto con este pedalier.
Dentro del proyecto Tarmac, la compatibilidad está documentada para cuadros Tarmac SL6 con caja BB30/OSBB. Una bicicleta puede haber sido modificada anteriormente, por lo que conviene revisar físicamente el pedalier instalado y las bielas.
Instalación y herramientas necesarias
La ficha técnica indica que la instalación requiere:
- Dos herramientas tradicionales para cazoletas externas con 16 muescas.
- Diámetro interior de la herramienta: 44 mm.
- Una prensa o útil de inserción adecuado.
- Herramientas específicas para desmontar e instalar las bielas Shimano.
En la Tarmac SL6 no debe fresarse ni escariarse la caja del pedalier. Specialized indica que las superficies del cuadro están mecanizadas de fábrica con las tolerancias necesarias.
El manual también recomienda instalar previamente los cables eléctricos o mecánicos que pasan por la zona del pedalier para conservar un acceso adecuado.
Este montaje requiere herramientas específicas y conocimiento de los sistemas BB30/OSBB. Recomendamos que sea realizado por un taller especializado para evitar daños en la caja del pedalier, los rodamientos o las bielas.
Preguntas frecuentes
¿Sirve para una Specialized Tarmac SL6?
Sí, cuando la Tarmac SL6 conserva la caja BB30/OSBB especificada por Specialized y se quieren instalar bielas Shimano Hollowtech II de carretera con eje de 24 mm.
¿Es solamente un adaptador de 30 a 24 mm?
No. Es un pedalier conversor completo de dos piezas con sus propias cazoletas y rodamientos externos. No son simples casquillos reductores para introducir en los rodamientos BB30 existentes.
¿Sirve para cualquier biela Shimano?
No. Specialized especifica bielas Shimano Hollowtech II de carretera con eje de 24 mm. No debe asumirse compatibilidad con bielas Shimano de MTB u otras configuraciones.
¿Sirve para bielas Praxis M30?
No. Esta referencia está indicada para bielas Shimano de carretera con eje de 24 mm, no para el sistema Praxis M30.
¿Sirve para SRAM DUB?
No. SRAM DUB utiliza un estándar de eje diferente y necesita el pedalier correspondiente.
¿Se utilizan los circlips y el manguito central de la Tarmac SL6?
El manual de la Tarmac SL6 indica que las unidades completas de pedalier con cazoletas exteriores no utilizan los circlips ni el manguito correspondientes a los rodamientos BB30 directos.
¿Qué herramientas hacen falta?
La ficha indica dos herramientas para cazoletas con 16 muescas exteriores y 44 mm de diámetro interior, además de una prensa o útil de instalación adecuado.
¿Puede eliminar los ruidos del pedalier?
Solamente si el origen del ruido está correctamente diagnosticado y relacionado con el pedalier sustituido. Los ruidos también pueden proceder de las bielas, pedales, platos, cierres, tija u otras uniones de la bicicleta.
Autenticidad e identificación

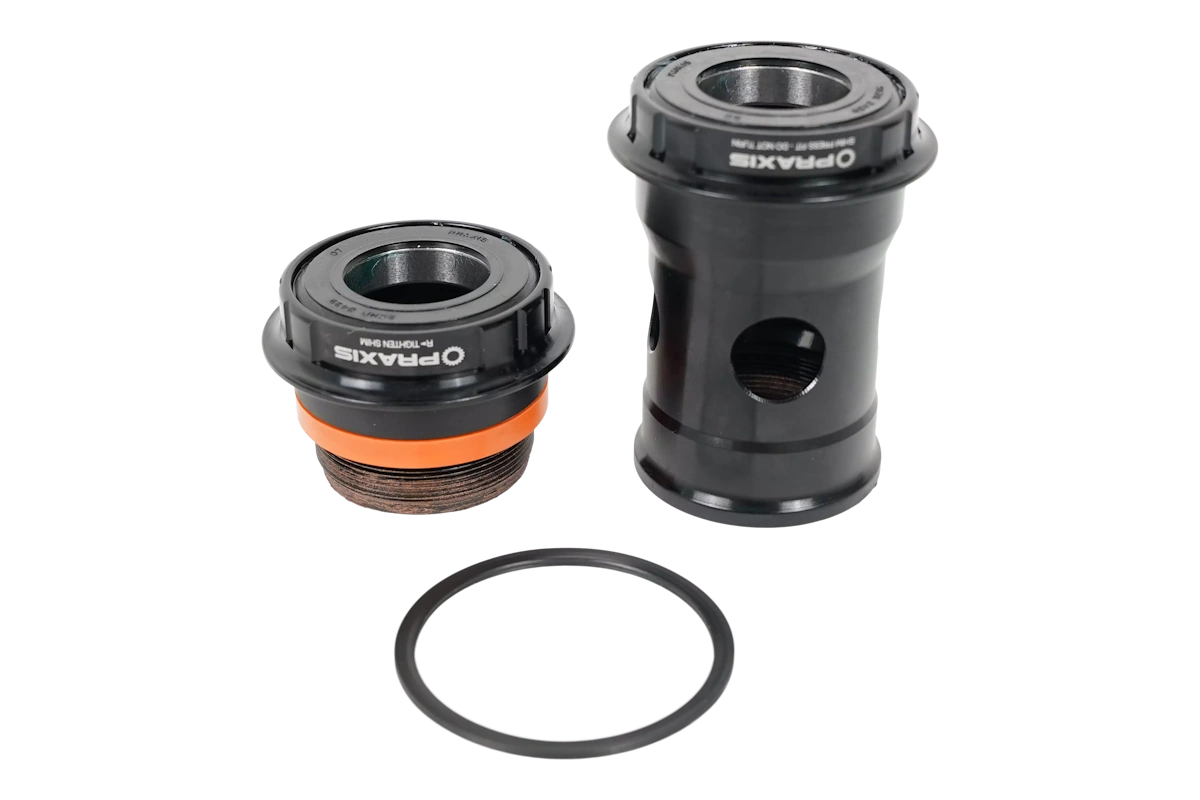

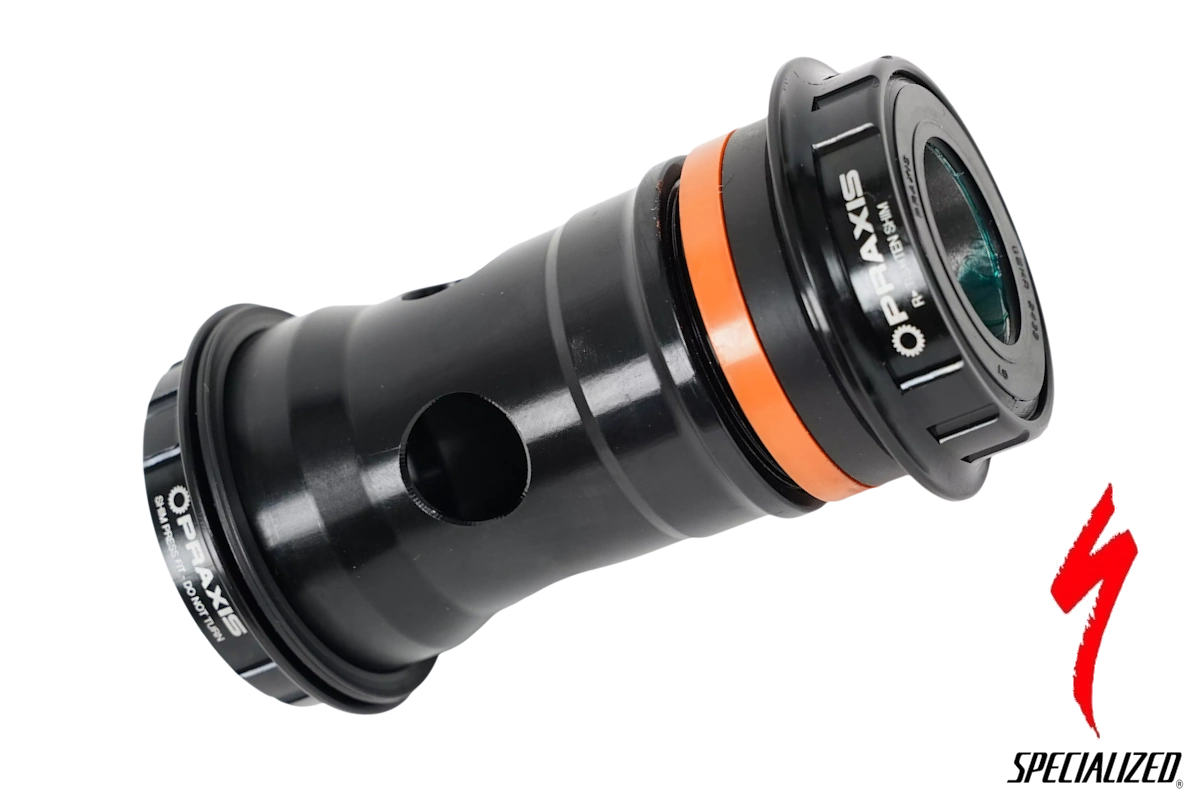

Este pedalier debe identificarse por la referencia Specialized S180400002, la configuración BB30 de carretera 68 × 42 mm y la compatibilidad con ejes Shimano de 24 mm. La imagen del producto muestra el marcado Praxis Works.
Información útil antes de comprar
Filosofía thebike.es
En thebike.es preferimos identificar correctamente el cuadro y las bielas antes de vender un pedalier. Que dos sistemas tengan medidas parecidas no significa que sean compatibles.
