Kit actualización pantalla Turbo Connect TCD-w — S199900067 para Vado/Como Gen 1 MY17–19

• Marca: Specialized
• Referencia: S199900067
• Denominación: Kit de actualización pantalla Turbo Connect con cable (TCD‑w)
• Plataforma compatible: Turbo Vado Gen 1; Turbo Como Gen 1
• Años/Modelos: MY2017, MY2018, MY2019 con unidad Bloks
• Ubicación de montaje:
  • Pantalla y mando: manillar/potencia
  • Arnés: nido inferior/motor-batería
  • Cable: tubo diagonal y pipa de dirección
• Función: conversión de sistema Bloks a sistema Turbo Connect TCD‑w
• Material principal: plásticos técnicos, aluminio, cableado con conectores sellados (dato exacto no facilitado)
• Color: negro (componentes y cableado)
• Acabado: moldeado/inyección con conectores sellados (dato no facilitado)
• Sistema de fijación: abrazadera de manillar 31,8 mm, soportes y guía ICR, conectores Rosenberger/propietarios (dato exacto no facilitado)
• Par de apriete: seguir especificaciones de potencia/soporte (dato no facilitado)
• Dimensiones: dato no facilitado
• Peso: dato no facilitado
• Estanqueidad/IP: conexiones selladas para uso en e‑bike; mantener integridad del arnés (dato exacto no facilitado)

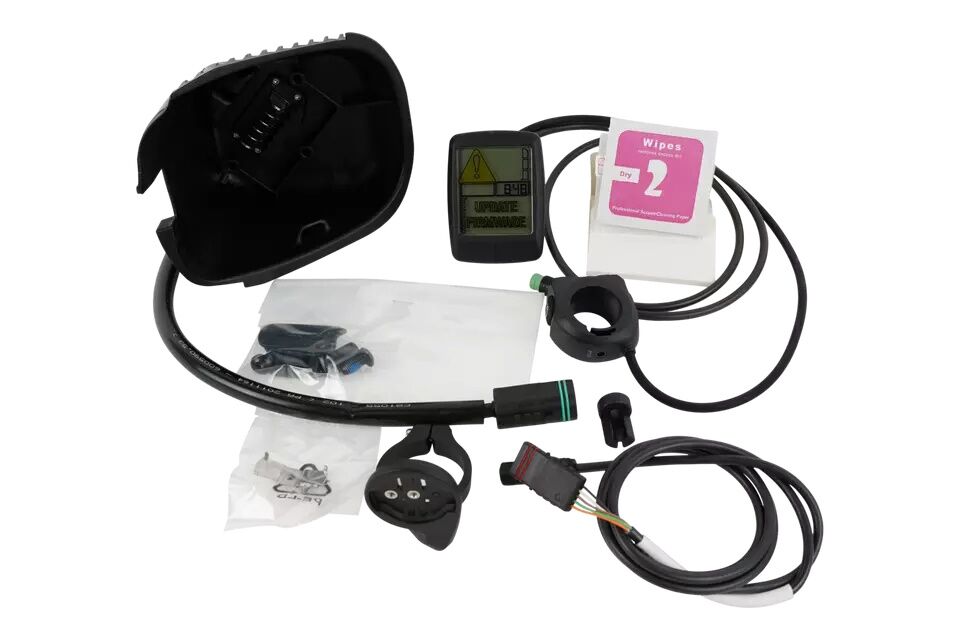

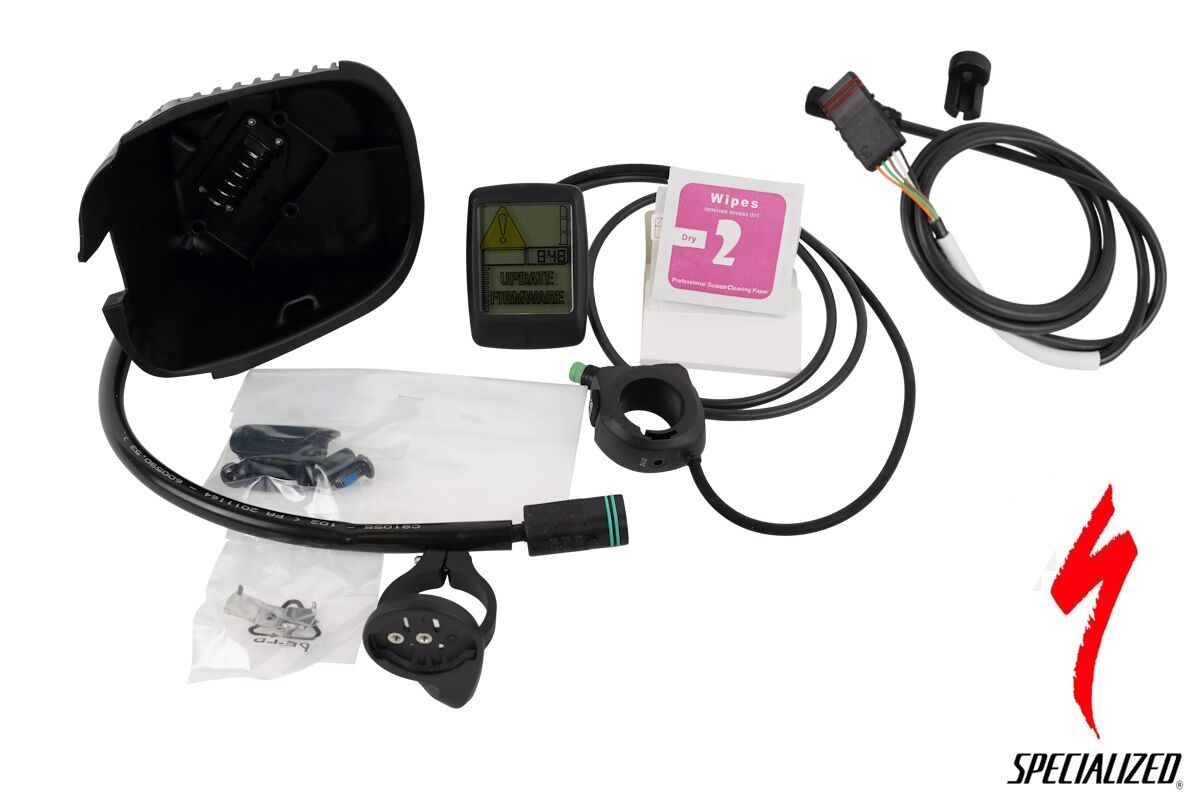

• Contenido del producto:
  • 1 x pantalla Turbo Connect con cable (TCD‑w) y control remoto
  • 1 x arnés de motor/batería preensamblado en el nido inferior
  • 1 x cable de motor a pantalla
  • 1 x guía de cables del puerto ICR del tubo de dirección
  • 1 x espaciador de marco de nido superior
  • 1 x soporte de pantalla para manillar de 31,8 mm
  • Tornillería y accesorios de montaje (dato no facilitado en detalle)
• No compatible con:
  • Modelos Turbo Vado/Como posteriores con TCU/TCD de serie
  • Otras plataformas Turbo (Levo, Kenevo, Creo, etc.)
  • Bicicletas sin sistema Bloks MY17–19

Compatibilidad — Dónde se utiliza

• 2017 > Turbo Vado Gen 1 > versiones con display Bloks
• 2018 > Turbo Vado Gen 1 > versiones con display Bloks
• 2019 > Turbo Vado Gen 1 > versiones con display Bloks
• 2017 > Turbo Como Gen 1 > versiones con display Bloks
• 2018 > Turbo Como Gen 1 > versiones con display Bloks
• 2019 > Turbo Como Gen 1 > versiones con display Bloks

Instalación recomendada

• Desconectar batería y asegurarse de que el sistema está sin tensión.
• Retirar la unidad Bloks, cableado asociado y componentes antiguos según manual de servicio.
• Instalar el nuevo arnés motor/batería preensamblado en el nido inferior respetando rutas de cable y puntos de fijación.
• Guiar el cable de motor a pantalla a través del tubo diagonal y la pipa de dirección utilizando la guía ICR suministrada.
• Montar el espaciador de marco del nido superior según la geometría del cuadro.
• Fijar el soporte de pantalla al manillar de 31,8 mm, colocar la TCD‑w y el mando remoto en la posición deseada.
• Conectar todos los conectores respetando la orientación y sin forzar.
• Verificar estanqueidad de entradas de cable y ausencia de pellizcos.
• Obligatorio: actualizar el sistema en Turbo Studio para que la unidad reconozca el nuevo hardware y cargue el firmware adecuado.
• Tiempo estimado: 60–120 min (según experiencia y routing del cuadro).
• Herramientas: juego de llaves Allen/Torx, destornilladores, bridas, herramientas de guiado de cable, software Turbo Studio y acceso a taller autorizado.
• Advertencias:
  • No trabajar con la batería conectada.
  • No cambiar ni cortar conectores; usar siempre el arnés original.
  • Tras la instalación, probar el sistema en caballete antes del primer uso en ruta.
• Observaciones: se recomienda encarecidamente realizar la instalación y actualización en un distribuidor/taller autorizado Specialized con acceso a Turbo Studio.

Advertencia de falsificaciones y piezas no homologadas

• Este kit integra componentes críticos: arnés motor/batería, conectores y display de control. El uso de piezas falsificadas, arneses manipulados o conectores impresos en 3D/no homologados puede provocar:
  • Tolerancias incorrectas, fallos de comunicación entre batería, motor y pantalla
  • Pérdida de estanqueidad, entrada de agua y corrosión en conectores
  • Sobrecalentamientos, cortocircuitos y fallos eléctricos graves
  • Anulación de la garantía oficial y posibles daños en batería, motor o cuadro
• Recomendaciones:
  • Comprar exclusivamente kits OEM Specialized con referencia S199900067 a distribuidores autorizados.
  • Verificar embalaje, marcajes, calidad de plásticos, codificación de cables y logotipos.
  • No sustituir partes del arnés por cables genéricos ni conectores no certificados.
  • Si no se especifica claramente que el kit es OEM Specialized, considerar el dato como “dato no facilitado” y extremar precauciones.
