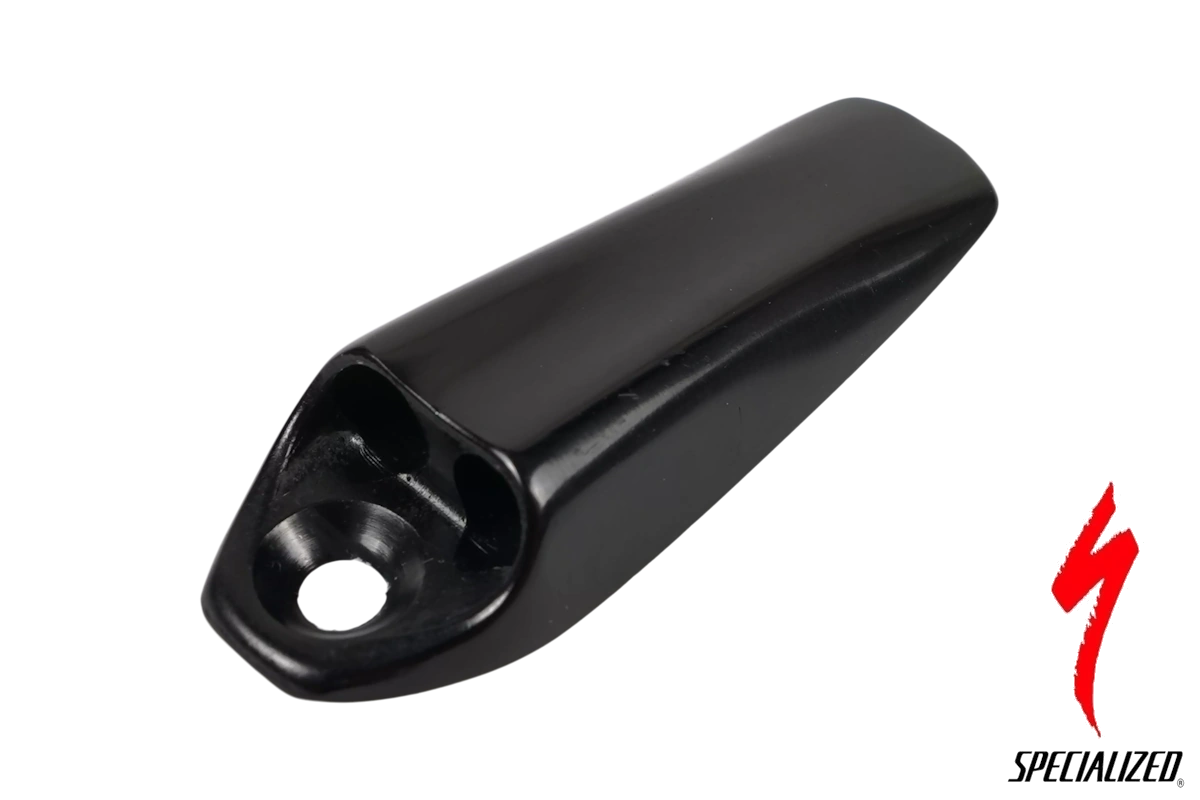

Guía de cables para cambio mecánico Specialized S186500004
La Specialized S186500004 es una guía atornillada para el puerto de entrada del tubo diagonal, diseñada para determinados cuadros Tarmac SL6 y Aethos configurados con una transmisión mecánica.
La pieza incorpora dos topes para fundas de cambio de 4 mm. Estos topes permiten que las fundas exteriores terminen en la guía y que los cables interiores continúen su recorrido por el interior del cuadro.
Specialized denomina esta pieza Coffin Cover por su característica forma alargada. Está fabricada en aleación y se instala mediante un tornillo avellanado M4 × 0,7P × 10 mm, que no está incluido.
Importante: esta referencia es para configuraciones con cambio mecánico. Si la bicicleta utiliza una transmisión electrónica y no necesita introducir fundas mecánicas por este puerto, la alternativa correspondiente es la tapa ciega S186500003.
Qué es y para qué sirve
La S186500004 se coloca sobre el puerto de entrada situado en el tubo diagonal del cuadro. Sus dos alojamientos funcionan como topes para fundas de cambio de 4 mm.
Su función es:
- Sujetar correctamente los extremos de las fundas exteriores de cambio.
- Permitir que los cables interiores continúen su recorrido por el interior del cuadro.
- Mantener ordenado el cableado mecánico en el punto de entrada.
- Evitar que las fundas queden introducidas de manera incorrecta en el cuadro.
- Restaurar la configuración original cuando la guía se ha perdido o deteriorado.
- Permitir una conversión a transmisión mecánica en los cuadros que admitan esta configuración.
Información técnica confirmada
| Producto | Guía de entrada para cables de cambio mecánico |
|---|---|
| Marca | Specialized |
| Referencia | S186500004 |
| Denominación original | Downtube ICR Mechanical Port / Mechanical Shift Coffin Cover |
| Ubicación | Puerto de entrada del tubo diagonal |
| Aplicación | Transmisión mecánica |
| Sistema | Cableado interno ICR |
| Topes de funda | 2 integrados |
| Diámetro de las fundas | 4 mm |
| Material | Aleación |
| Color | Negro |
| Talla | Única |
| Tornillo incluido | No |
| Tornillo especificado | M4 × 0,7P × 10 mm con cabeza avellanada |
| Herramienta documentada | Llave Allen de 2,5 mm |
| Par documentado | 0,8 Nm / 7 in-lbf; confirmar en el manual del cuadro |
| UPC / GTIN | 888818364480 |
Qué incluye
- 1 guía de entrada para cables mecánicos Specialized S186500004.
Qué no incluye
- Tornillo de montaje.
- Cables interiores de cambio.
- Fundas exteriores de cambio.
- Terminales o topes adicionales de funda.
- Guía de cables de la zona del pedalier.
- Guía de cable de la vaina.
- Componentes de transmisión.
- Herramientas de instalación.
Dónde se utiliza
La relación de servicio aportada documenta la S186500004 en las siguientes familias:
| Familia | Model Years documentados | Versiones relacionadas |
|---|---|---|
| Tarmac SL6 | 2018–2023 | Base, Comp, Sport, Expert, Pro, S-Works y cuadros, según año y configuración. |
| Aethos | 2021–2025 | Comp, Sport, Expert, Pro y cuadros, según año y configuración. |
Ver compatibilidad documentada por año
2025
- Aethos Sport, Comp, Expert y Pro.
- Cuadro Aethos.
- Aethos Pro Warranty Frame.
2024
- Aethos Sport, Comp, Expert y Pro.
- Cuadros Aethos.
- Versiones regionales BRA y WF documentadas.
2023
- Tarmac SL6 Base y Sport.
- Aethos Comp, Expert y Pro.
- Cuadros Aethos.
2022
- Tarmac SL6 y Tarmac SL6 Sport.
- Aethos Comp, Expert y Pro.
- Cuadros Aethos y Aethos Frameset Sagan Collection.
2021
- Tarmac, Tarmac Comp y Tarmac Sport.
- S-Works Tarmac SL6 Disc Frameset Sagan Collection.
- Aethos Expert y Pro.
- Cuadros Aethos.
2020
- Tarmac SL6 Base Disc, Comp Disc, Expert Disc, Pro Disc y Sport Disc.
- S-Works Tarmac SL6 y S-Works Tarmac SL6 Disc.
- Cuadros S-Works Tarmac SL6 estándar, Disc y LTD.
- Versiones Di2, eTap y Sagan Collection documentadas.
2019
- Tarmac SL6 Comp, Expert, Pro y S-Works.
- Versiones Disc para hombre y mujer.
- Cuadros Tarmac SL6 Pro y S-Works Tarmac SL6.
- Ediciones Sagan, Mixtape y World Champion documentadas.
2018
- Tarmac SL6 Expert, Pro y S-Works.
- Versiones Disc y con freno de llanta.
- Versiones específicas para hombre y mujer.
- Cuadros S-Works, Ultralight y Sagan Superstar.
Cómo interpretar la lista de compatibilidad
La S186500004 aparece relacionada con diferentes bicicletas y cuadros que comparten esta plataforma de cableado. Algunas fueron comercializadas de fábrica con Shimano Di2 o SRAM eTap/AXS.
Que una versión electrónica aparezca en la relación de servicio no significa que utilice esta guía en su montaje original. Puede aparecer porque:
- Comparte el mismo cuadro con versiones mecánicas.
- La pieza forma parte de las opciones de configuración del cuadro.
- El cuadro admite una conversión a transmisión mecánica.
- Se trata de un cuadro suelto o de sustitución.
La S186500004 solo debe instalarse si la configuración concreta necesita introducir fundas mecánicas de 4 mm por ese puerto.
Compatibilidad especial con Aethos
La documentación de Aethos indica que los cuadros compatibles con transmisión mecánica utilizan:
- S186500004: puerto del tubo diagonal para cableado mecánico.
- S206500011: guía de cables situada en la zona del pedalier.
- S172000002: guía de cable de la vaina.
Specialized también indica que determinados modelos S-Works Aethos están diseñados exclusivamente para transmisiones electrónicas. Por eso debe comprobarse la versión exacta del cuadro antes de plantear una conversión mecánica.
Diferencia entre S186500004 y S186500003
| Referencia | Configuración | Diseño | Función |
|---|---|---|---|
| S186500004 | Cambio mecánico | Dos topes para fundas de 4 mm | Sujeta las fundas y permite el paso de los cables interiores. |
| S186500003 | Cambio electrónico | Placa ciega | Cierra el puerto cuando no se necesitan fundas mecánicas. |
Estas referencias son alternativas según el tipo de transmisión. No deben instalarse juntas ni considerarse productos complementarios.
Cómo comprobar si necesitas esta guía
Antes de comprar, revisa:
- Modelo y Model Year de la bicicleta.
- Número de serie Specialized/WSBC.
- Generación y versión exacta del cuadro.
- Tipo de transmisión instalada.
- Número de platos y cables mecánicos necesarios.
- Diámetro exterior de las fundas de cambio.
- Forma del puerto de entrada del tubo diagonal.
- Referencia de la guía retirada.
- Estado de la rosca del cuadro.
No debe elegirse solo por la forma exterior. Specialized utiliza otras guías visualmente parecidas en diferentes cuadros y posiciones.
Instalación y recomendaciones
- Comprueba que el cuadro admite una transmisión mecánica.
- Retira cuidadosamente la tapa o guía instalada anteriormente.
- Revisa y limpia el alojamiento y la rosca del cuadro.
- Coloca las fundas de 4 mm en los topes correspondientes.
- Introduce los cables interiores siguiendo el recorrido indicado en el manual del cuadro.
- Asienta completamente la guía sobre su alojamiento.
- Utiliza un tornillo M4 × 0,7P × 10 mm con cabeza avellanada.
- Inicia la rosca manualmente para evitar introducir el tornillo torcido.
- Aprieta con llave Allen de 2,5 mm y respeta el par especificado para el cuadro.
- Comprueba que las fundas no quedan pinzadas, cruzadas ni sometidas a curvas excesivas.
- Ajusta la transmisión y prueba todas las marchas.
La documentación de Aethos indica un par de 0,8 Nm para esta pieza. Antes de aplicarlo en otra familia, comprueba el manual específico del cuadro.
Problemas que puede provocar una guía incorrecta
- Fundas sin apoyo o mal asentadas.
- Movimiento impreciso del cambio.
- Aumento de la fricción del cable.
- Ruidos en el punto de entrada.
- Rozaduras sobre el cuadro.
- Entrada de suciedad por un puerto mal cerrado.
- Daños en la rosca por utilizar un tornillo incorrecto.
Preguntas frecuentes
¿Qué es la Specialized S186500004?
Es la guía atornillada del tubo diagonal utilizada para introducir los cables de una transmisión mecánica en determinados cuadros Tarmac SL6 y Aethos.
¿Cuántas fundas admite?
Dispone de dos topes integrados para fundas de cambio de 4 mm.
¿Incluye las fundas o los cables?
No. La referencia corresponde únicamente a la guía metálica.
¿Incluye el tornillo?
No. Necesita un tornillo M4 × 0,7P × 10 mm con cabeza avellanada.
¿Qué herramienta se utiliza?
La documentación de Aethos especifica una llave Allen de 2,5 mm.
¿Cuál es el par de apriete?
En Aethos se documentan 0,8 Nm. En Tarmac SL6 debe comprobarse el manual correspondiente antes del montaje.
¿Es compatible con Tarmac SL6?
Sí. Está documentada en numerosas Tarmac SL6 de los Model Years 2018 a 2023, dependiendo del cuadro y de la configuración.
¿Sirve para Tarmac SL7 o Tarmac SL8?
La relación aportada no confirma estas generaciones. No debe extrapolarse la compatibilidad sin consultar su despiece.
¿Es compatible con Aethos?
Aparece documentada en Aethos de los Model Years 2021 a 2025. Debe confirmarse que el cuadro concreto admita transmisión mecánica.
¿Sirve para un S-Works Aethos?
La documentación indica que determinados S-Works Aethos son exclusivos para transmisiones electrónicas. En esos casos no debe instalarse esta guía para intentar realizar una conversión mecánica.
¿Puedo utilizarla con Shimano Di2 o SRAM AXS?
Si el montaje electrónico no utiliza fundas mecánicas por este puerto, la referencia adecuada normalmente será la tapa ciega S186500003.
¿S186500003 y S186500004 son compatibles entre sí?
Ocupan la misma función alternativa en el puerto: una cierra el paso para transmisiones electrónicas y la otra incorpora topes para fundas mecánicas. No se montan juntas.
Referencias relacionadas
Tapa ciega para transmisión electrónica S186500003
Relación: alternativa para configuraciones electrónicas que no necesitan fundas mecánicas en este puerto.
URL: enlazar con la ficha S186500003 creada anteriormente.
Guía inferior de cables S206500011
Relación: guía situada en la zona del pedalier en determinados cuadros Aethos compatibles con transmisión mecánica.
URL: ficha pendiente de crear o confirmar.
Guía de cable de vaina S172000002
Relación: guía utilizada en la vaina de determinados Aethos con cableado mecánico.
Ver guía Specialized S172000002
