Juego de fundas guía internas Specialized S116500004 para cables de cambio
La referencia Specialized S116500004 corresponde a un juego de tres fundas o tubos guía de plástico con reborde, diseñados para proteger y encaminar los cables mecánicos de cambio por el interior de determinados cuadros de carretera Specialized con cableado interno ICR.
El juego incluye una funda larga y dos fundas cortas. Está documentado en numerosas bicicletas Specialized Tarmac de los Model Years 2015 a 2023 y Roubaix de 2011 y 2012, según el modelo, la versión y la configuración del cuadro.
Importante: no es un juego completo de cables y fundas exteriores de cambio. Tampoco es una guía de freno, un latiguillo hidráulico ni un kit de cableado electrónico. Son los tubos protectores internos específicos que acompañan al cable mecánico dentro del cuadro.
Qué es y para qué sirve
Las fundas S116500004 se colocan en el recorrido interno del cable de cambio en los cuadros Specialized que utilizan este sistema. Sus extremos con reborde ayudan a que cada tubo quede correctamente asentado en el punto previsto del cuadro.
Sus funciones principales son:
- Guiar el cable mecánico de cambio por el interior del cuadro.
- Evitar que el cable desnudo roce directamente determinadas zonas internas.
- Facilitar un recorrido limpio y controlado del cableado.
- Restaurar la configuración original cuando una funda interna está perdida, deteriorada, cortada o deformada.
- Ayudar a que el cable se desplace correctamente cuando el montaje y el ajuste están bien realizados.
Es un repuesto pequeño, pero puede ser necesario durante una sustitución de cables, el montaje de un cuadro o la recuperación del cableado original de una Tarmac o Roubaix compatible.
Información técnica confirmada
| Producto | Juego de fundas o tubos guía internos para cables de cambio |
|---|---|
| Marca | Specialized |
| Referencia | S116500004 |
| Denominación técnica | Road ICR Routing Flanged Shift Cable Sheath Kit |
| Aplicación | Cables mecánicos de cambio con recorrido interno ICR |
| Material | Plástico |
| Color | Negro |
| Talla | Única |
| Cantidad total | 3 piezas |
| Contenido | 1 funda larga y 2 fundas cortas |
| Familias documentadas | Specialized Tarmac y Roubaix |
| Referencia de kit relacionada | S126500001 |
| Medidas individuales | No especificadas en la información disponible |
Qué incluye
- 1 funda guía interna larga con reborde.
- 2 fundas guía internas cortas con reborde.

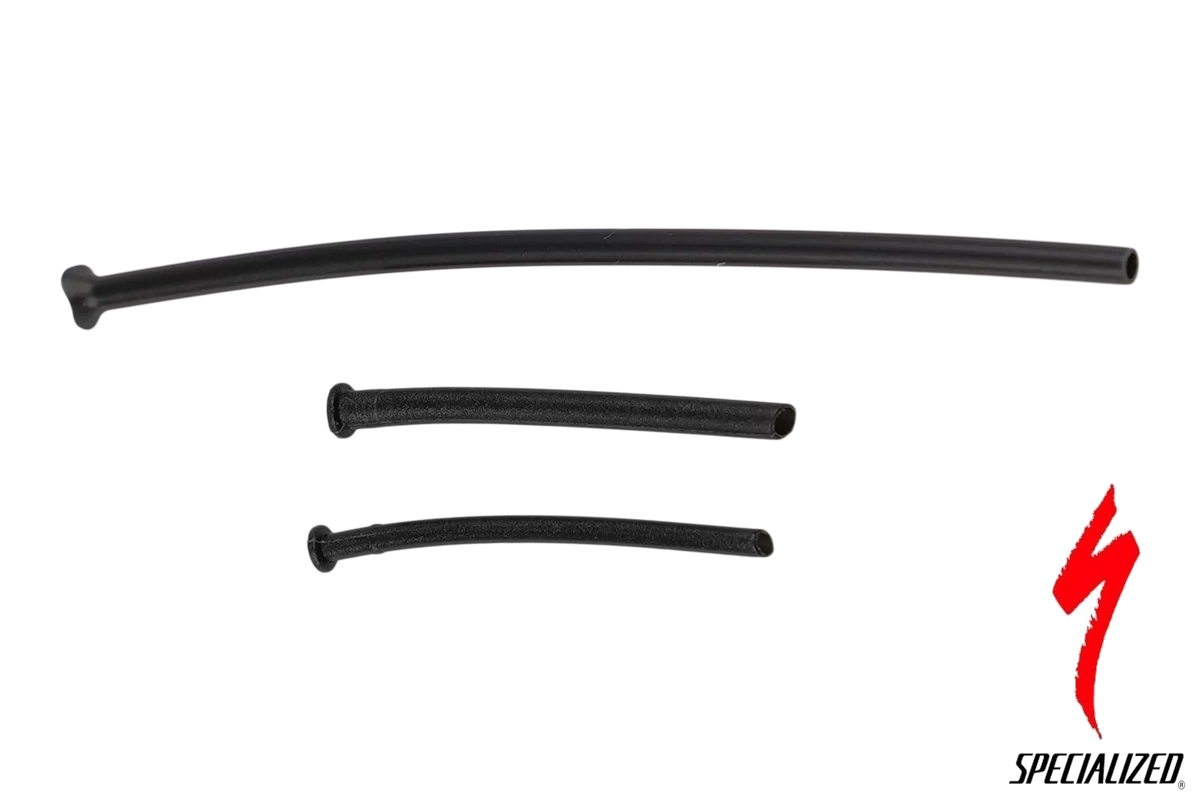

La imagen oficial muestra las tres piezas que forman el juego S116500004.
Qué no incluye
- Cables interiores de cambio.
- Fundas exteriores completas de cambio.
- Topes o terminales de funda.
- Guías o tapas exteriores del cuadro.
- Cables electrónicos Di2 o SRAM eTap/AXS.
- Latiguillos o cables de freno.
- Mandos, desviadores o cambios traseros.
- Herramientas de guiado interno.
Relación con la referencia S126500001
| Referencia | Descripción | Relación |
|---|---|---|
| S116500004 | Juego de tres fundas guía con reborde: una larga y dos cortas. | Producto de esta ficha. |
| S126500001 | Kit relacionado de guiado de cableado Road. | La S116500004 aparece identificada como parte de este kit. |
Esta relación no significa que ambas referencias sean necesariamente intercambiables ni que incluyan exactamente lo mismo. Si necesitas renovar más componentes del guiado, comprueba primero el contenido completo del S126500001.
Dónde se utiliza
Según la relación de servicio aportada, la S116500004 aparece en las siguientes familias y periodos:
| Familia | Model Years documentados | Generaciones y versiones |
|---|---|---|
| Specialized Tarmac | 2015–2023 | SL4, SL5, SL6 y distintas versiones Tarmac, incluidas bicicletas completas, cuadros, freno de llanta y disco, según año. |
| Specialized Roubaix | 2011–2012 | Roubaix SL, SL2 y SL3, incluidas versiones Comp, Elite, Expert, Pro, S-Works y cuadros, según año. |
Ver compatibilidad documentada por Model Year
2023
- Tarmac SL6 Base.
- Tarmac SL6 Sport.
- Tarmac SL6 Sport BRA.
2022
- Tarmac SL6.
- Tarmac SL6 Sport.
2021
- Tarmac.
- Tarmac Comp.
- Tarmac Sport.
2020
- Tarmac SL6 Base Disc, Comp Disc, Comp Disc UDi2, Expert Disc UDi2, Pro Disc eTap y Sport Disc.
- Tarmac SL6 S-Works Disc Di2, Di2 Sagan Collection y eTap.
2019
- Tarmac SL4 Sport.
- Tarmac SL6 Pro Frameset y S-Works Tarmac SL6 Frameset.
- Tarmac SL6 Expert, Expert Disc, S-Works y S-Works Disc, incluidas determinadas versiones para hombre y mujer.
- Tarmac Disc Comp, Expert, Pro, Sport y S-Works, incluidas determinadas ediciones Sagan, Mixtape y World Champion.
- Tarmac Comp, Expert y S-Works con freno de llanta, según versión.
2018
- Tarmac SL4, SL4 Elite y SL4 Sport.
- Tarmac SL5 Comp, SL5 Comp Disc y SL5 Expert, según versión.
- Tarmac SL6 Expert, Pro y S-Works, incluidas versiones Disc, Ultralight, Sagan Superstar y cuadros.
- Versiones específicas para hombre y mujer, según la relación de servicio.
2017
- Tarmac SL4, SL4 Elite, SL4 Sport y SL4 Comp UDi2.
- Tarmac Comp, Comp Disc, Expert, Expert Disc, Expert eTap, Pro y cuadros.
- S-Works Tarmac, incluidas versiones Di2, Dura-Ace, eTap, Disc, cuadros y ediciones especiales.
2016
- Tarmac Sport, Elite, Comp, Expert, Pro y cuadros, según versión.
- Tarmac Disc Expert, Pro y Specialized Edition.
- S-Works Tarmac, S-Works Tarmac SL4 y S-Build, incluidas versiones Disc, Di2, cuadros y ediciones especiales.
2015
- Tarmac Sport, SL4 Elite, SL4 Comp, SL4 Pro, Comp, Expert, Pro y cuadros.
- Tarmac Disc Pro.
- S-Works Tarmac y S-Works Tarmac SL4, incluidas versiones Disc, Di2, cuadros y ediciones especiales.
2012
- Roubaix, Roubaix Apex, Comp, Elite, Expert y Pro.
- Roubaix SL3 Expert, Pro y S-Works SL3, incluidas versiones Di2, SRAM RED, cuadros y configuraciones Compact o Triple.
2011
- Roubaix Comp y Elite.
- Roubaix SL3 Expert y Pro.
- S-Works Roubaix SL, SL2 y SL3, incluidas versiones Di2, Dura-Ace y cuadros.
Advertencia sobre modelos Di2 y eTap
La relación de servicio incluye algunas bicicletas o cuadros comercializados con transmisiones electrónicas. Sin embargo, la descripción técnica de la S116500004 especifica fundas para cables mecánicos de cambio.
Por tanto, que un modelo Di2 o eTap aparezca en la lista no demuestra que las tres fundas estén instaladas en el montaje electrónico de serie. Puede tratarse de una pieza asociada al cuadro, a su kit de servicio o a la posibilidad de realizar otro tipo de montaje. Antes de comprar para una bicicleta electrónica, debe comprobarse el recorrido real y el despiece de esa unidad.
Cómo comprobar la compatibilidad
Antes de comprar, revisa:
- Familia exacta: Tarmac o Roubaix.
- Model Year real de la bicicleta.
- Generación del cuadro.
- Número de serie Specialized/WSBC.
- Tipo de transmisión: mecánica o electrónica.
- Recorrido interno del cableado.
- Forma y cantidad de las fundas originales retiradas.
- Referencia del despiece del cuadro.
No debe elegirse únicamente porque la bicicleta sea una Tarmac o Roubaix. Specialized utilizó sistemas de guiado diferentes según el año, la generación y la configuración.
Diferencia frente a otros componentes de cableado
| Componente | Función | ¿Lo incluye S116500004? |
|---|---|---|
| Funda guía interna con reborde | Protege y guía el cable mecánico dentro del cuadro. | Sí: una larga y dos cortas. |
| Cable interior de cambio | Transmite el movimiento desde la maneta al desviador o cambio. | No. |
| Funda exterior de cambio | Aloja el cable en los tramos externos o continuos del recorrido. | No. |
| Guía o tapa exterior ICR | Sujeta o remata el cableado en el puerto exterior del cuadro. | No. |
| Funda de espuma antirruido | Reduce golpes y vibraciones de fundas dentro del cuadro. | No. |
| Cable electrónico | Transporta señal y alimentación en una transmisión electrónica. | No. |
Cuándo conviene sustituirlas
- Se han perdido durante el desmontaje del cableado.
- El plástico está agrietado, endurecido o deformado.
- El reborde de apoyo está roto.
- La funda está pinzada, estrangulada o presenta un corte.
- El cable no desliza correctamente a pesar de estar limpio y en buen estado.
- Se está montando un cuadro compatible y falta el guiado interno original.
Instalación y recomendaciones
La sustitución normalmente forma parte de una intervención completa sobre los cables de cambio. El acceso y el recorrido varían según el cuadro.
- Fotografía el recorrido original y la posición de cada funda antes de desmontar.
- Diferencia claramente la pieza larga de las dos piezas cortas.
- Utiliza el cable antiguo o una herramienta específica como guía cuando sea posible.
- No dobles, aplastes ni cortes los rebordes.
- No recortes las piezas sin documentación técnica que lo indique.
- Comprueba que cada reborde queda asentado en su alojamiento.
- Evita que el cable quede cruzado, retorcido o sometido a curvas cerradas.
- Después del montaje, ajusta la transmisión y comprueba todas las marchas.
Si al retirar el cable se pierde el recorrido interno, la instalación puede requerir una guía magnética o herramienta pasacables. Recomendamos acudir a un taller si no se dispone de experiencia con cableado interno.
Preguntas frecuentes
¿Qué incluye la referencia S116500004?
Incluye tres fundas guía de plástico con reborde: una larga y dos cortas.
¿Incluye los cables de cambio?
No. Los cables interiores y las fundas exteriores se venden por separado.
¿Es una funda exterior convencional?
No. Es un conjunto específico de tubos guía internos utilizado en determinados cuadros Specialized Road con ICR.
¿Sirve para Tarmac SL6?
Sí, aparece documentada en numerosas Tarmac SL6 de los Model Years 2018 a 2023. Debe comprobarse la versión y el tipo de transmisión concretos.
¿Sirve para Tarmac SL4 y SL5?
La relación de servicio incluye diferentes Tarmac SL4 y SL5 de los años 2015 a 2019, según versión. No debe extrapolarse a cualquier cuadro sin comprobar el despiece.
¿Sirve para Roubaix?
Aparece documentada en numerosas Roubaix de los Model Years 2011 y 2012, incluidas versiones SL, SL2 y SL3.
¿Es compatible con Di2 o eTap?
La descripción oficial define estas piezas para cables mecánicos de cambio. Aunque ciertos modelos electrónicos aparecen en la relación de servicio, hay que comprobar si la bicicleta concreta utiliza estas fundas o si la referencia está asociada únicamente al kit del cuadro.
¿Puedo cortar la funda larga?
No recomendamos modificarla sin una instrucción técnica específica. Las piezas tienen extremos con reborde y están diseñadas para posiciones determinadas.
¿Por qué el juego incluye una larga y dos cortas?
Porque el recorrido interno original utiliza diferentes tramos. La posición exacta de cada pieza depende del cuadro y debe respetarse durante el montaje.
¿La S116500004 es lo mismo que la S126500001?
No. La S116500004 es el juego concreto de tres fundas y está identificada como parte del kit S126500001.
