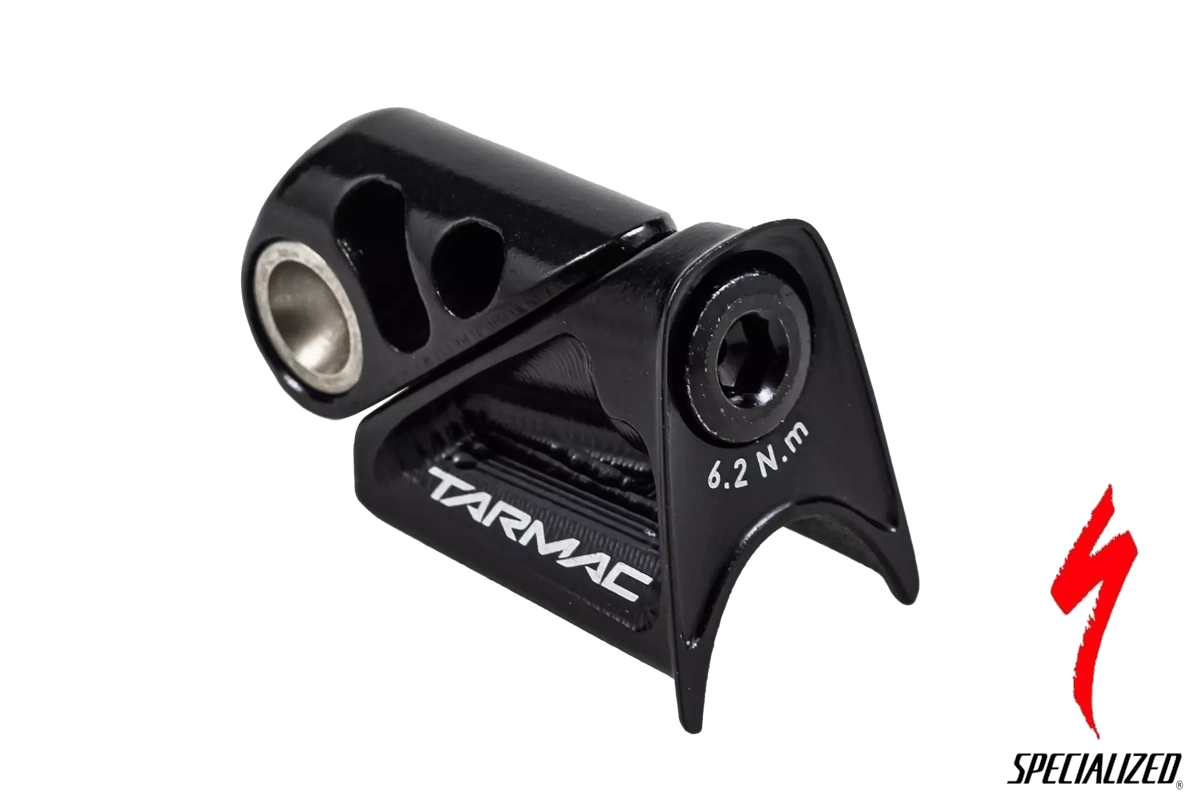

Cuña interna de cierre de tija Specialized S224700012
La Specialized S224700012 es el conjunto interno de cuña que fija la tija del sillín dentro del cuadro en las bicicletas compatibles Tarmac SL8, Tarmac SL9 y Crux 5.
Este sistema queda alojado dentro del tubo del sillín y presiona la tija cuando se aprieta su tornillo. La referencia incluye el mecanismo interno de cierre con tornillo de acero y utiliza una llave Allen de 4 mm.
Par máximo de apriete: 6,2 Nm. El apriete debe realizarse siempre con una llave dinamométrica para evitar que la tija se deslice o que un exceso de presión pueda dañar el cuadro o la tija de carbono.
Importante: la cubierta exterior de goma que oculta y protege el cierre no está incluida. Se vende por separado con la referencia S234700001.
Qué es este producto
Es el mecanismo estructural encargado de sujetar la tija en el interior del cuadro. Sustituye al collarín exterior convencional utilizado en otras bicicletas y permite mantener la integración aerodinámica de estas generaciones de Tarmac y Crux.
La cuña se instala delante de la tija, dentro del tubo del sillín. Al apretar el tornillo, la superficie cóncava del mecanismo presiona la tija y evita que cambie de altura durante el uso.
Identificación rápida
| Referencia | S224700012 |
|---|---|
| Producto | Conjunto interno de cuña para cierre de tija |
| Posición | Interior del tubo del sillín, delante de la tija |
| Material del tornillo | Acero |
| Herramienta | Llave Allen de 4 mm |
| Par máximo | 6,2 Nm / 54,8 in-lbf |
| Color | Negro |
| Talla | Única |
| EAN / GTIN | 196625038983 |
| Cubierta de goma incluida | No |
| Referencia de la cubierta | S234700001 |
Dónde se utiliza
La documentación de piezas de servicio de Specialized relaciona esta cuña con las siguientes familias:
| Familia | Model Years documentados | Aplicaciones |
|---|---|---|
| Tarmac SL8 | 2024–2026 | Comp, Expert, Pro, S-Works, LTD, cuadros, Warranty Frame y ediciones especiales documentadas |
| Tarmac SL9 | 2027 | Comp, Expert, S-Level, S-Works, LTD, cuadros y Team Replica documentados |
| Crux 5 | 2027 | Comp, Expert, Sport, S-Level, S-Works, LTD, cuadros y Warranty Frame documentados |
Entre las aplicaciones B2B documentadas aparecen:
- Tarmac SL8 Comp, Expert, Pro y S-Works.
- Cuadros Tarmac SL8 y S-Works Tarmac SL8.
- Ediciones Tarmac SL8 LTD y Team Replica.
- Tarmac SL9 Comp, Expert y S-Level.
- S-Works Tarmac SL9 y cuadros S-Works Tarmac SL9.
- Ediciones Tarmac SL9 LTD y Team Replica.
- Crux 5 Sport, Comp, Expert y S-Level.
- S-Works Crux 5 y cuadros Crux 5.
La compatibilidad no debe determinarse solamente por la apariencia de la pieza. Otras generaciones de Tarmac y Crux utilizan cierres de tija diferentes.
S224700012 y S234700001: qué pieza necesitas
| Referencia | Producto | Función |
|---|---|---|
| S224700012 | Cuña interna de cierre | Sujeta físicamente la tija dentro del cuadro |
| S234700001 | Cubierta contorneada de goma | Oculta y protege la abertura exterior del cierre |
Las dos piezas trabajan juntas, pero se venden por separado. La cubierta S234700001 no puede sujetar la tija por sí sola y la cuña S224700012 puede necesitar la cubierta para completar correctamente el acabado exterior.
Qué incluye
- Conjunto interno de cuña para la tija.
- Tornillo de accionamiento de acero.
- Componentes internos propios del conjunto mostrado por Specialized.
Qué no incluye
- Cubierta exterior de goma S234700001.
- Tija del sillín.
- Sillín.
- Cuadro.
- Llave Allen.
- Llave dinamométrica.
- Pasta de montaje para componentes de carbono.
Cuándo puede necesitarse esta pieza
La sustitución puede ser necesaria cuando:
- La rosca o el tornillo están dañados.
- La cuña está deformada, agrietada o incompleta.
- La tija se desliza pese a estar correctamente montada y apretada.
- La pieza ha caído dentro del cuadro durante el desmontaje.
- Se está montando un cuadro que no conserva su cierre original.
- Se ha utilizado anteriormente un mecanismo incorrecto o incompatible.
Una tija que se desliza no confirma por sí sola que la cuña esté averiada. También deben comprobarse la limpieza, la posición del mecanismo, la tija, el cuadro y el par aplicado.
Montaje: puntos importantes
- La cuña debe quedar situada dentro del tubo del sillín, delante de la tija.
- La superficie cóncava debe apoyar correctamente contra la tija.
- El tornillo se acciona con una llave Allen de 4 mm.
- El par máximo indicado es de 6,2 Nm.
- Debe utilizarse una llave dinamométrica calibrada.
- La tija debe respetar las marcas de inserción mínima y máxima.
No debe superarse el par indicado. Un exceso de apriete puede someter la tija o el cuadro de carbono a una presión innecesaria y provocar daños estructurales.
Precaución al desmontar la tija
Para retirar la tija debe aflojarse el tornillo lo suficiente para liberar la presión, pero Specialized advierte que no debe desenroscarse completamente.
Si se extrae por completo el tornillo, la parte inferior del mecanismo y su tuerca interna pueden soltarse y caer dentro del cuadro. Recuperarlas puede requerir desmontajes adicionales.
La cubierta de goma S234700001 necesita retirar la tija para su instalación. Por tanto, si se van a sustituir las dos referencias, conviene realizar ambas operaciones durante la misma intervención.
Preguntas frecuentes
¿Qué es la referencia Specialized S224700012?
Es el conjunto interno de cuña que fija la tija dentro del cuadro en Tarmac SL8, Tarmac SL9 y Crux 5 compatibles.
¿Incluye la cubierta de goma exterior?
No. La cubierta se vende por separado con la referencia S234700001.
¿Cuál es el par de apriete?
Specialized indica un máximo de 6,2 Nm, equivalente aproximadamente a 54,8 in-lbf.
¿Qué herramienta necesito?
Una punta Allen de 4 mm y una llave dinamométrica cuyo rango permita ajustar con precisión 6,2 Nm.
¿Sirve para una Tarmac SL7?
No existe compatibilidad confirmada con la Tarmac SL7. Esa generación utiliza un sistema de cierre diferente.
¿Sirve para cualquier Specialized Crux?
No. La documentación aportada la relaciona con la generación Crux 5 del Model Year 2027. No debe recomendarse para generaciones anteriores únicamente por el nombre Crux.
¿Es compatible con la Tarmac SL9?
Sí, aparece documentada en las versiones Tarmac SL9 y S-Works Tarmac SL9 del Model Year 2027 indicadas por Specialized.
¿Puedo apretar más si la tija continúa bajándose?
No debe superarse el par máximo. Si la tija sigue desplazándose, hay que revisar la posición de la cuña, la limpieza, la superficie de la tija, el producto de montaje utilizado y el estado del cuadro.
¿Tengo que quitar la tija para montar la cuña?
La instalación o recuperación del mecanismo interno puede requerir retirar la tija. La cubierta de goma S234700001 sí exige expresamente desmontarla.
Productos relacionados
Cubierta de goma del cierre de tija Specialized S234700001
Complemento directo: cubierta contorneada que oculta y protege el cierre. Se vende por separado y requiere desmontar la tija para instalarla.
URL recomendada cuando se publique:
cubierta-goma-cierre-tija-tarmac-sl8-sl9-crux-5-specialized-s234700001
Llave dinamométrica Topeak Torq Stick 4–20 Nm
Permite aplicar con precisión los 6,2 Nm indicados para esta cuña y controlar otros componentes sensibles de carbono.
Ver llave dinamométrica Topeak
Patilla de cambio Specialized S182600001
Repuesto de emergencia relacionado con diferentes Tarmac SL8 y bicicletas de carretera Specialized compatibles.
Ver patilla de cambio S182600001
Tapa y tornillo Roval Rapide Cockpit S222500008
Repuesto para las configuraciones Tarmac SL8, Tarmac SL9 o Crux 5 que montan un cockpit Roval Rapide compatible. Debe comprobarse el cockpit instalado.
Ver tapa Roval Rapide S222500008
Ayuda para comprobar la compatibilidad
¿No estás seguro de qué cuña o cubierta utiliza tu bicicleta?
Envíanos el modelo, Model Year, talla, número de serie Specialized/WSBC y fotografías de la zona de entrada de la tija. Te ayudaremos a distinguir la cuña S224700012 de la cubierta S234700001.
