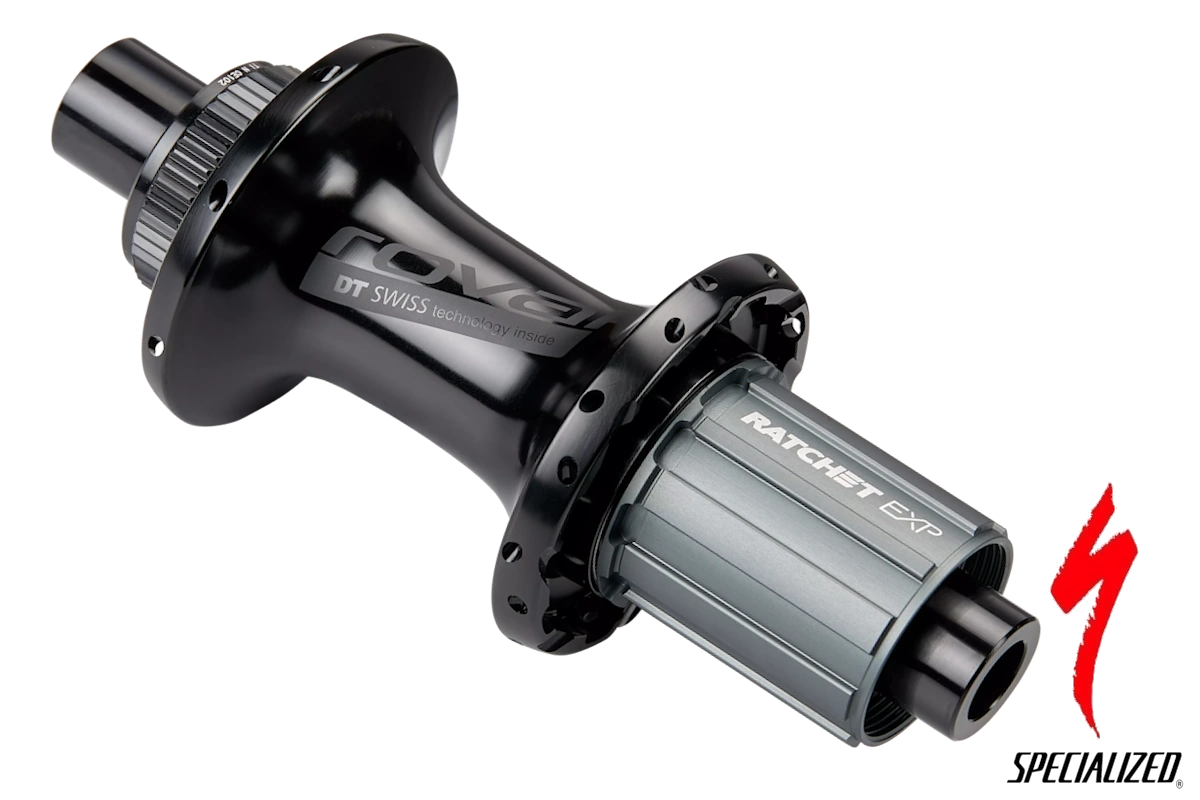

Buje trasero Roval Terra CLX Ratchet EXP S202800004
El Roval S202800004 es un buje trasero original utilizado en determinadas ruedas Roval Terra CLX y bicicletas Specialized equipadas de origen con estas ruedas.
Cuenta con eje pasante de 12 × 142 mm, anclaje de disco Center Lock, 24 orificios para radios y sistema de engranaje DT Swiss Ratchet EXP. La configuración oficial de esta referencia incorpora un cuerpo de rueda libre Shimano HG Road para 11 velocidades.
Importante: la compatibilidad no debe determinarse únicamente por las medidas 12 × 142 mm. Antes de comprar deben comprobarse la referencia del buje, la rueda Roval instalada, el número de radios, el sistema de disco y el núcleo necesario.
Información técnica confirmada
| Marca | Roval / Specialized |
|---|---|
| Referencia | S202800004 |
| Posición | Rueda trasera |
| Modelo interno | AFD02-R |
| Código del fabricante | H240NCDIR24SO5204C |
| Medida del eje | 12 × 142 mm |
| Tipo de eje | Eje pasante |
| Número de radios | 24H / 24 orificios |
| Anclaje del disco | Center Lock |
| Sistema de engranaje | DT Swiss Ratchet EXP |
| Cuerpo de rueda libre original | Shimano HG Road 11 velocidades |
| Color | Negro |
Dónde se utiliza
Specialized documenta el buje S202800004 en las siguientes bicicletas y ruedas:
- 2022 S-Works Diverge – SRAM RED eTap AXS / XX1 Eagle AXS.
- 2022 S-Works Crux.
- 2022 Roval Terra CLX HG Rear, referencia 30020-4802.
- 2022 Roval Terra CLX XDR Rear, referencia 30020-4803.
- 2022 Roval Terra CLX EVO Wheelset 650B, referencia 30020-4700.
- 2022 Roval Terra CLX EVO Wheelset 700C, referencia 30020-4710.
- 2021 S-Works Diverge.
La aparición de una bicicleta en esta relación indica que el buje figura en su documentación de servicio. Aun así, una misma bicicleta puede haber recibido ruedas diferentes o haber sido modificada posteriormente.
Compatibilidad con ruedas Roval Terra CLX
| Rueda | Medida | Configuración |
|---|---|---|
| Roval Terra CLX HG Rear 30020-4802 | 700C | Núcleo Shimano HG |
| Roval Terra CLX XDR Rear 30020-4803 | 700C | Núcleo SRAM XDR |
| Roval Terra CLX EVO 30020-4700 | 650B | Comprobar núcleo instalado |
| Roval Terra CLX EVO 30020-4710 | 700C | Comprobar núcleo instalado |
Esta referencia se comercializa en configuración Shimano HG Road 11v. Las ruedas documentadas con SRAM utilizan un cuerpo de rueda libre diferente, aunque compartan la arquitectura Ratchet EXP.
Cuerpos de rueda libre compatibles documentados
| Referencia | Sistema | Observaciones |
|---|---|---|
| S202100003 | Shimano HG Road 11v | Cuerpo Ratchet EXP con tapa de eje. |
| S222100018 | SRAM XDR | Cuerpo Ratchet EXP con tapa de eje; sustituye a S202100007. |
| S202100007 | SRAM XDR | Referencia anterior, sustituida por S222100018. |
No debe confundirse SRAM XDR con SRAM XD. El cuerpo XD S212100002 está destinado a aplicaciones MTB y no es la misma referencia que el cuerpo XDR utilizado en estas ruedas de carretera y gravel.
Repuestos de servicio relacionados
| Referencia | Repuesto |
|---|---|
| S175900009 | Tapa derecha del eje para cuerpo Shimano HG. |
| S115900021 | Tapa izquierda del eje trasero. |
| S255900001 | Juego de tapas izquierda y derecha para SRAM XDR. |
| S222100009 | Kit Ratchet EXP de 36 dientes. |
| S222100010 | Kit Ratchet EXP de 54 dientes. |
| S225300004 | Herramienta de servicio para el ratchet roscado Ratchet EXP. |
| S220600003 | Rodamiento cerámico DT Swiss 1526, 15 × 26 × 7 mm. |
Los repuestos anteriores se venden por separado. Antes de realizar una reparación debe comprobarse la versión concreta del buje y la posición que ocupa cada componente.
Componentes de las ruedas Terra CLX relacionados
La rueda trasera Terra CLX HG/XDR de 700C utiliza los siguientes componentes documentados:
- Llanta de carbono S203700012, 700C, trasera, 24H y 25 mm de anchura interna.
- Radios DT Aerolite S174600019 de 272 mm en el lado de la transmisión.
- Radios DT Aerolite S204600086 de 278 mm en el lado contrario a la transmisión.
- Cabecillas DT Swiss Pro Lock S2027005, aluminio, 14G y 14 mm.
- Fondo de llanta S204200007 de 27 mm.
Las ruedas Terra CLX EVO emplean llantas de 30 mm internos, fondos de llanta de 32 mm y radios diferentes según sean 650B o 700C. No deben utilizarse las longitudes de radio de la Terra CLX estándar para reparar una Terra CLX EVO sin comprobar previamente la referencia exacta.
Qué incluye
La referencia corresponde al buje trasero Roval en configuración Shimano HG Road 11v descrita por Specialized.
La documentación consultada no permite asegurar como incluidos elementos externos como:
- Eje pasante del cuadro.
- Disco de freno.
- Cassette.
- Llanta, radios o cabecillas.
- Fondo de llanta y válvula tubeless.
- Herramientas de montaje o mantenimiento.
- Kits Ratchet EXP alternativos de 36 o 54 dientes.
Cómo comprobar si es el buje correcto
Antes de realizar el pedido, comprueba:
- Que necesitas un buje trasero.
- Que la rueda utiliza eje pasante de 12 × 142 mm.
- Que la llanta está radiada con 24 radios.
- Que el disco utiliza anclaje Center Lock.
- Que el buje pertenece al sistema Ratchet EXP.
- Que necesitas cuerpo Shimano HG Road y no SRAM XDR.
- La referencia de la rueda Roval o de sus componentes originales.
- Que la rueda no ha sido sustituida o modificada desde la compra de la bicicleta.
Dos bujes pueden compartir medida de eje, número de radios y anclaje de disco y, aun así, utilizar diferentes ejes internos, rodamientos, tapas o cuerpos de rueda libre.
Montaje y mantenimiento
El montaje de un buje nuevo requiere desmontar y volver a radiar la rueda, comprobar la longitud y tensión de los radios, centrar la llanta y verificar el aparaguado.
El servicio interno del sistema Ratchet EXP también puede requerir herramientas específicas, incluida la herramienta S225300004 para determinadas operaciones sobre el ratchet roscado.
Recomendamos que el montaje y las reparaciones internas sean realizados por un profesional con experiencia en ruedas Roval y bujes DT Swiss Ratchet EXP.
Preguntas frecuentes
¿Qué núcleo incorpora el S202800004?
La configuración oficial de esta referencia utiliza un cuerpo Shimano HG Road para 11 velocidades.
¿Puede convertirse a SRAM XDR?
Specialized documenta el cuerpo SRAM XDR S222100018 para este sistema. La referencia anterior S202100007 ha sido sustituida por S222100018. Antes de convertirlo deben comprobarse también las tapas de eje necesarias.
¿Es compatible con SRAM XD?
No debe confundirse XDR con XD. Specialized relaciona este buje de carretera y gravel con el cuerpo XDR, mientras que S212100002 corresponde al estándar XD para MTB.
¿Sirve para cualquier rueda de 12 × 142 mm?
No. También deben coincidir el número de radios, el anclaje Center Lock, la arquitectura interna, las tapas, el núcleo y la construcción concreta de la rueda.
¿Se puede montar en una Terra CLX EVO?
Specialized incluye este buje en la documentación de las Terra CLX EVO 650B y 700C. Sin embargo, sus llantas, fondos y longitudes de radio son diferentes de los empleados en la Terra CLX estándar.
¿Incluye el kit Ratchet EXP de 36 o 54 dientes?
La documentación identifica los kits S222100009 y S222100010 como repuestos separados. No permite afirmar cuál de ellos está incluido de origen con cada unidad del buje.
¿Incluye el eje pasante?
No debe considerarse incluido el eje pasante del cuadro. La medida 12 × 142 mm describe la interfaz del buje con la bicicleta.
Ayuda para identificar tu buje
Si no estás seguro de que el S202800004 sea el buje correcto, envíanos fotografías de ambos lados del buje, la rueda completa, el núcleo, las inscripciones de la llanta y el número de serie de la bicicleta.
