Arandela Dog Bone Specialized S170700001 para freno trasero Flat Mount
La Specialized S170700001 es la arandela o placa de unión con forma Dog Bone utilizada en el anclaje de la pinza de freno trasera Flat Mount de determinadas bicicletas Specialized de carretera y ciclocross.
Su función es ayudar a mantener la pinza correctamente alineada y proporcionar una fijación segura respecto al cuadro. Se utiliza en modelos documentados de las familias Tarmac SL6 Disc, CruX, Roubaix, Ruby y Venge Disc, según el año y la versión concreta.
Importante: no es un adaptador para cambiar el tamaño del disco, no es una pinza de freno y no sustituye a los tornillos de montaje. Es una pieza específica del sistema de fijación trasero y no debe considerarse universal para todos los cuadros con Flat Mount.
Qué es y para qué sirve

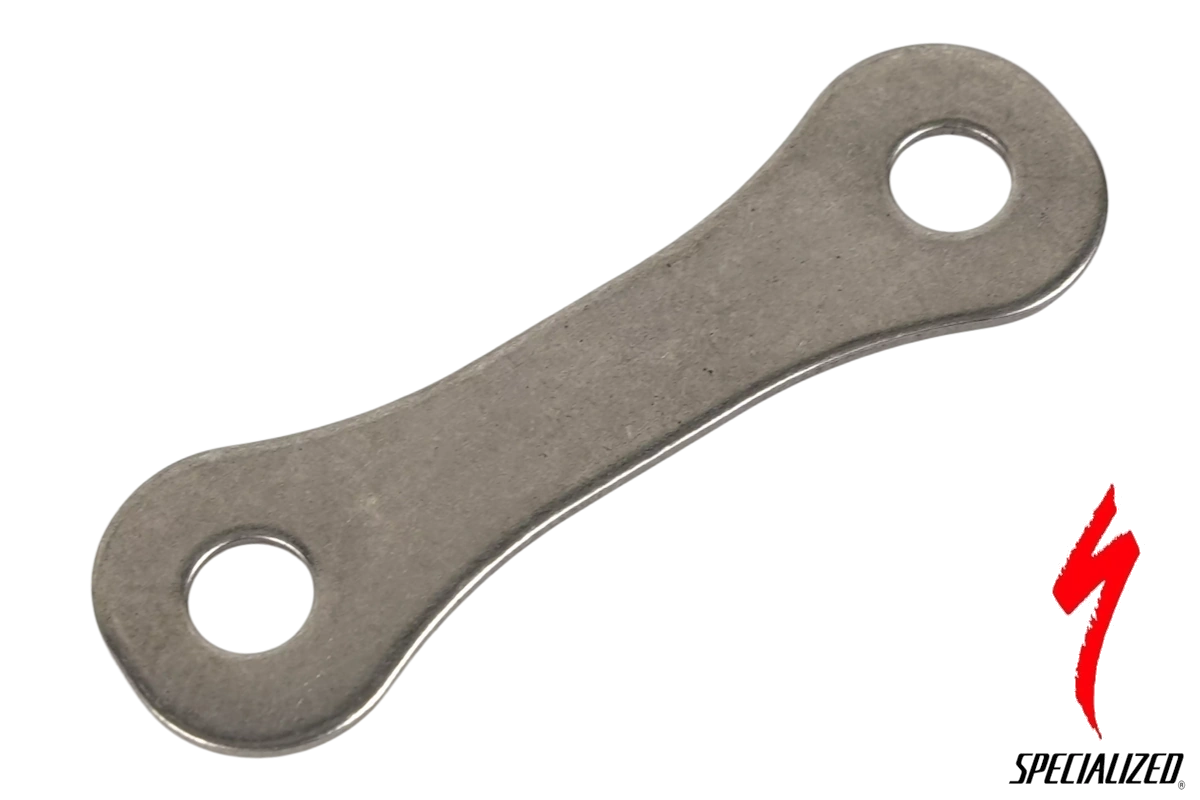

La S170700001 es una pequeña placa de dos orificios cuyo perfil recuerda a un hueso, de ahí la denominación técnica Dog Bone Washer. Trabaja junto con los tornillos de la pinza trasera en los cuadros Specialized que emplean esta configuración.
Sus funciones principales son:
- Formar parte del sistema de fijación de la pinza de freno trasera Flat Mount.
- Ayudar a mantener la correcta alineación del conjunto.
- Proporcionar una superficie de apoyo común para los dos puntos de montaje.
- Permitir que la pinza quede firmemente sujeta al cuadro cuando se monta con los tornillos correctos.
Debe sustituirse si se ha perdido, deformado, agrietado, corroído o si los orificios presentan desgaste o daños que puedan impedir un apoyo uniforme.
Información técnica confirmada
| Producto | Arandela o placa Dog Bone para freno trasero |
|---|---|
| Marca | Specialized |
| Referencia | S170700001 |
| Denominación original | Dog Bone Washer for Rear Flat Mount Brake |
| Posición | Freno trasero |
| Tipo de anclaje | Flat Mount |
| Número de orificios | 2 |
| Color catalogado | Negro |
| Talla catalogada | Única |
| UPC | 888818260331 |
| Material | No especificado en la información disponible |
| Medidas | No especificadas en la información disponible |
Qué incluye
- 1 arandela o placa Dog Bone Specialized S170700001.
Qué no incluye
- Pinza de freno.
- Pastillas de freno.
- Disco de freno.
- Tornillos de fijación de la pinza.
- Adaptador para modificar el diámetro del disco.
- Herramientas de montaje.
Si también necesitas los tornillos, primero debe identificarse el cuadro, la pinza y la longitud necesaria. La longitud de los tornillos Flat Mount puede variar según el cuadro y el conjunto instalado.
Dónde se utiliza
La referencia S170700001 aparece documentada en las siguientes familias y periodos. La compatibilidad depende del Model Year, la versión y la configuración de freno concreta:
| Familia | Model Years documentados | Versiones incluidas |
|---|---|---|
| Tarmac SL6 Disc | 2018–2021 | Base, Comp, Sport, Expert, Pro, S-Works y cuadros, según año |
| CruX | 2018–2021 | Base, Comp, Elite, Expert, Pro, S-Works y cuadros, según año |
| Roubaix | 2017–2019 | Base, Comp, Elite, Expert, Pro, S-Works y cuadros, según año |
| Ruby | 2017–2019 | Base, Comp, Elite, Expert, Pro y S-Works, según año |
| Venge Disc / ViAS Disc | 2017–2018 | Expert, Pro, S-Works y cuadros Disc, según año |
Ver compatibilidad documentada por año
Model Year 2021
- Tarmac SL6 Base, Comp y Sport.
- Tarmac SL6 S-Works Disc Frameset Sagan Collection.
- CruX Base, Comp, Pro y S-Works Frameset.
Model Year 2020
- Tarmac SL6 Base Disc, Comp Disc, Comp Disc UDi2, Expert Disc UDi2, Pro Disc eTap y Sport Disc.
- Tarmac SL6 S-Works Disc Di2, Di2 Sagan Collection, eTap y cuadros S-Works Disc estándar, LTD y Sagan Collection.
- CruX Elite, Expert, S-Works Di2 y S-Works Frameset.
Model Year 2019
- Tarmac SL6 Disc para hombre y mujer: Sport, Comp, Expert, Pro, S-Works y cuadros S-Works Disc, incluidas determinadas ediciones LTD, Sagan, Mixtape y World Champion.
- CruX Elite, Expert, S-Works y S-Works Frameset.
- Roubaix, Roubaix Hydraulic Disc, Comp, Comp Ultegra Di2, Expert, Sport, S-Works y cuadros S-Works.
- Ruby, Ruby Hydraulic Disc, Comp, Comp Ultegra Di2, Expert, Sport y S-Works.
Model Year 2018
- Tarmac SL6 Disc Expert, Pro, S-Works y cuadros S-Works Disc, según versión.
- CruX Elite X1, Expert X1, S-Works y S-Works Frameset.
- Roubaix, Comp, Elite, Expert, Pro, Sport, S-Works y cuadros S-Works, incluidas determinadas ediciones Sagan y McLaren.
- Ruby, Comp, Elite, Expert, Sport y S-Works.
- Venge Expert Disc, Pro Disc y S-Works Venge ViAS Disc, incluidas versiones Di2, eTap y cuadros.
Model Year 2017
- Roubaix Comp, Elite, Expert, Pro Di2, S-Works Di2, S-Works eTap y cuadros S-Works.
- Ruby Comp, Elite, Expert, Pro Ultegra Di2 y S-Works eTap.
- Venge ViAS Expert Disc, Pro Disc UDi2 y S-Works ViAS Disc, incluidas versiones eTap, Sagan y cuadros.
La presencia de una bicicleta en la misma familia no garantiza por sí sola la compatibilidad. Por ejemplo, no debe extrapolarse esta pieza a cualquier Tarmac, Roubaix, CruX, Ruby o Venge con frenos de disco. Hay que comprobar el modelo, el Model Year y el despiece del cuadro.
Cómo comprobar la compatibilidad antes de comprar
Antes de realizar el pedido, recomendamos comprobar:
- Modelo exacto de la bicicleta.
- Model Year real, que puede no coincidir con la fecha de compra.
- Número de serie Specialized/WSBC.
- Que el cuadro utilice la arandela Dog Bone S170700001 en el anclaje trasero.
- Que la pinza sea Flat Mount.
- Estado y longitud de los tornillos de fijación existentes.
Si la pieza se ha perdido durante un desmontaje, envíanos una fotografía nítida de la parte inferior del anclaje de freno trasero, además del número de serie de la bicicleta.
Diferencia entre esta arandela, un adaptador y los tornillos
| Componente | Función | ¿Está incluido? |
|---|---|---|
| Dog Bone S170700001 | Forma parte del apoyo y fijación conjunta de los dos puntos de montaje de la pinza trasera. | Sí |
| Adaptador Flat Mount | Puede modificar la posición de la pinza para una configuración o diámetro de disco determinado. | No |
| Tornillos Flat Mount | Atraviesan el conjunto y fijan la pinza; su longitud depende del montaje. | No |
| Pinza de freno | Acciona las pastillas contra el disco para frenar. | No |
Montaje y recomendaciones
El freno es un elemento de seguridad. Antes del montaje deben revisarse la pinza, los tornillos, las roscas, la superficie de apoyo del cuadro y el estado de esta arandela.
- No sustituir la pieza por dos arandelas redondas o por una placa genérica.
- No reutilizarla si está doblada, fisurada o presenta orificios deformados.
- No aplicar lubricantes ni productos contaminantes cerca del disco o las pastillas.
- Utilizar los tornillos con la longitud especificada para el cuadro y la pinza.
- Aplicar el par de apriete indicado en la documentación del cuadro y del fabricante del freno.
- Después del montaje, centrar la pinza y comprobar que el disco gira libremente y que el freno funciona correctamente.
No se incluye aquí un par de apriete genérico porque puede depender del cuadro, la pinza y los tornillos utilizados. Si no dispones de la documentación o de una llave dinamométrica adecuada, recomendamos realizar el montaje en un taller.
Cuándo conviene sustituirla
- Se ha perdido al desmontar la pinza trasera.
- La placa está doblada o no apoya de forma plana.
- Presenta grietas, corrosión acusada o daños por apriete.
- Los orificios están ovalados o deformados.
- Se está restaurando el montaje original de una bicicleta compatible.
Preguntas frecuentes
¿Qué es la referencia Specialized S170700001?
Es la arandela o placa Dog Bone de dos orificios utilizada en el montaje de la pinza de freno trasera Flat Mount de determinadas bicicletas Specialized.
¿Es un adaptador para montar un disco de mayor diámetro?
No. Su función es formar parte de la fijación y ayudar a mantener alineada la pinza. No debe confundirse con un adaptador de pinza o de diámetro de disco.
¿Incluye los tornillos?
No. La referencia corresponde únicamente a la arandela Dog Bone. Los tornillos deben identificarse según el cuadro y la pinza instalados.
¿Sirve para cualquier freno Flat Mount?
No. Es una pieza específica utilizada en determinados cuadros Specialized. Debe comprobarse la referencia en el despiece de la bicicleta concreta.
¿Es compatible con Tarmac SL6?
Sí, aparece documentada en numerosas Tarmac SL6 Disc de los Model Years 2018 a 2021, pero no debe darse por válida para todas las Tarmac ni para cualquier año o versión.
¿Es compatible con CruX?
Aparece documentada en determinadas CruX de los Model Years 2018 a 2021. Confirma siempre el modelo, el año y el número de serie.
¿Puedo reutilizarla?
Solo si está plana, sin grietas, corrosión importante ni deformación en los orificios. Si ha sufrido daños por sobreapriete o no apoya uniformemente, debe sustituirse.
¿Puedo usar dos arandelas normales en su lugar?
No es recomendable. La S170700001 es una pieza específica del sistema de montaje y no debe sustituirse por elementos genéricos no documentados.
¿Cómo sé qué tornillos necesito?
La longitud depende del grosor de la zona de montaje del cuadro y de la pinza o adaptador instalados. Debe consultarse el despiece y la documentación del freno de la bicicleta concreta.
